Плинты серии VP и DDF являются плинтами типа IDC, т.е., врезными. Это означает, что подсоединение проводов к V-образным контактам плинта осуществляется без снятия изоляции. По типу соединения элементов электрической цепи плинты являются размыкаемыми (нормальнозамкнутыми).


Корпус и основание плинтов изготавливаются из полиэстера PBT Crastin T850 FR NC-010, применяемого для производства изделий электроники, телекоммуникации и электротехники. Этот материал характеризуется высокими изоляционными свойствами, низкой намокаемостью (<0,05%), большой стабильностью форм, а также минимальным содержанием летучих веществ. В соответствии с международным стандартом огнестойкости UL-94 он относится к классу V0 - негорюч. Контакты плинтов изготовлены из фосфористой бронзы повышенной упругости. Поверхность контакта имеет двухслойное покрытие: 3? 5m m никеля и 4?8m m олова. Такое покрытие, в отличии от посеребренных контактов, более прочное, благодаря наличию слоя никеля, и более стойкое к агрессивному воздействию окружающей среды (серы, азота, кислорода, хлора) и влаги.  Кроме того, плинты могут быть выполнены в уплотненной версии - заполненные специальным гелем, обеспечивающим дополнительную изоляцию и защиту от вышеперечисленных агрессивных факторов.  Для расшивки плинтов серии VP и DDF применяется монтажный инструмент AGMAR-KL, т.е. такой же, как и для плинтов серии KL-2000.

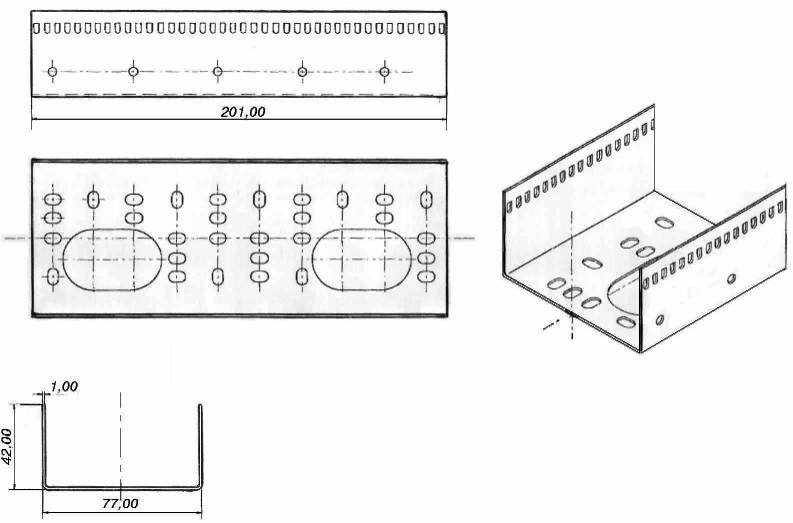

В средней части плинта расположены размыкаемые контакты, позволяющие разрывать цепь с помощью разъединительной вилки (заглушки). К этим контактам с помощью контактной вилки подключают измерительный или соединительный шнур. Кроме того, размыкаемые контакты служат для подключения защитных устройств в плинтах серии VP. Плинты устанавливаются на опоре для плинтов (сборочном канале), изготавливаемой из нержавеющей стали толщиной 1 мм.

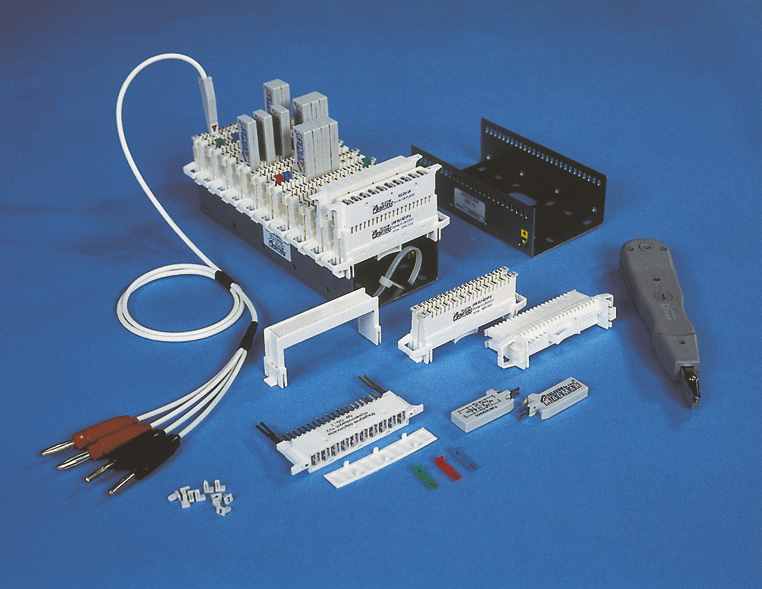

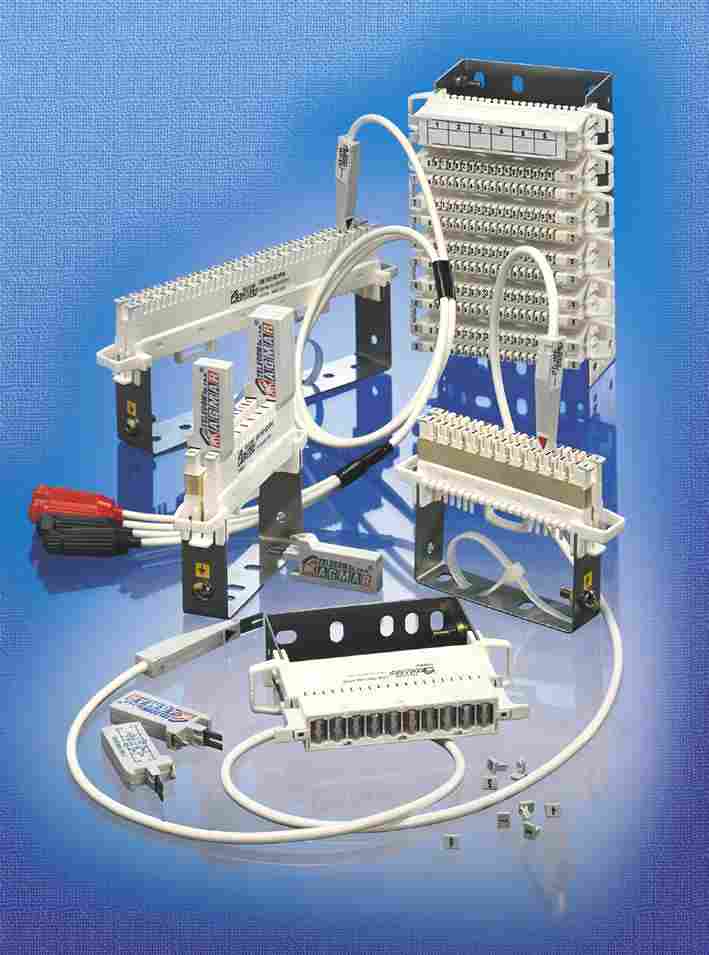

В качестве дополнительного оборудования, применяемого совместно с плинтами, используются информационные планки (устанавливаются непосредственно на плинт и служат для маркировки линий); информационные таблички (выполняют ту же функцию, но устанавливаются рядом с плинтом); крышки для защиты от пыли и дополнительной герметизации плинтов; разъединительные вилки; монтажный инструмент; измерительные шнуры (одно- и двухсторонние); соединительные шнуры.

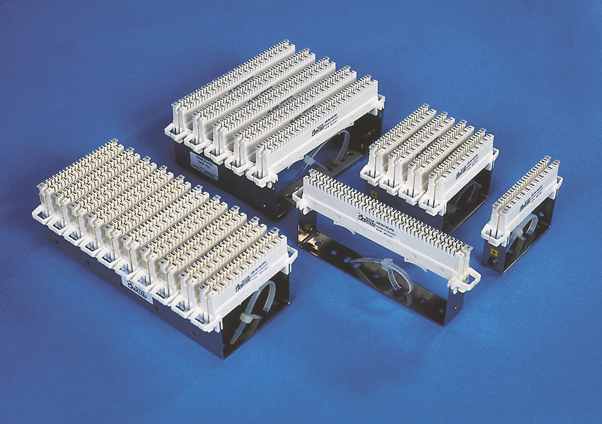

ПЛИНТЫ СЕРИИ VP

В настоящее время выпускаются следующие модификации плинтов серии VP:

Четкая и выразительная марки-ровка контактных пар плинта цифрами от 0 до 9 (или от 1 до 10) способствует легкому и беспроблемному монтажу и кроссировке. В плинтах предусмотрена установка защитных устройств, обеспечивающих предохранение оборудования и людей от поражения электрическим током.

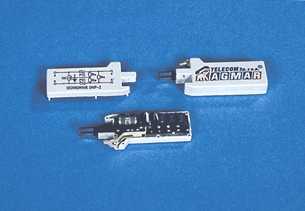

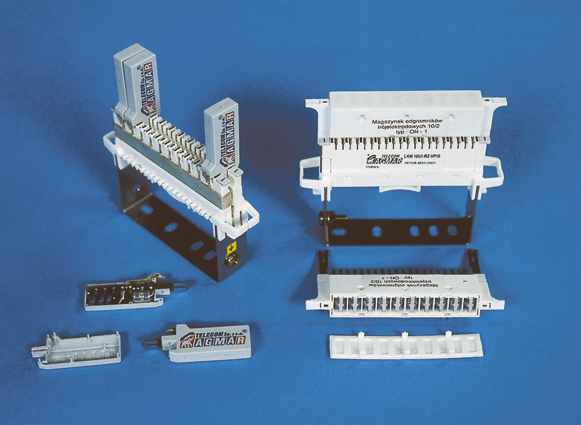

Существует два вида защитных устройств - кассетные и одиночные. Кассетное защитное устройство представляет собой магазин с 10-ю трехэлектродными газоразрядниками с термическим якорем, обеспечивающими одноступенчатую защиту от воздействия высокого напряжения. Кассета защитных устройств устанавливается в верхней части плинта в размыкаемые контакты. Заземление кассеты осуществляется с помощью двух боковых контактов, которые соединяются с опорой для плинтов. На каждой опоре для плинтов имеется клемма заземления, подсоединяемая затем к общему заземлению распределительной стойки.

Наилучший вариант одиночного защитного устройства - ONP-2-VP, который состоит из трехэлектродного газоразрядника с термическим якорем, двух термисторов и трех варисторов.

Конструктивно плинты серии DDF отличаются от плинтов серии VP количеством задействованных контактных пар, так как предусматривают применение трехпроводных линий для передачи данных на скорости 2 Мбит/сек.

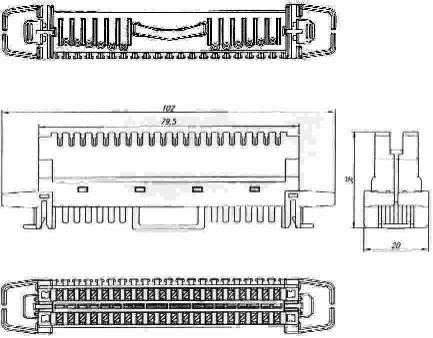

В настоящее время базовым плинтом в серии DDF является плинт LKP6x3U-R-VP6. Он предназначен для кроссировки кабелей связи, каждая пара которых экранирована. К такому плинту можно подключить до 6 трехпроводных линий. Входящая сторона плинта имеет маркировку g p 1 ... g p 6, а исходящая - a b s.

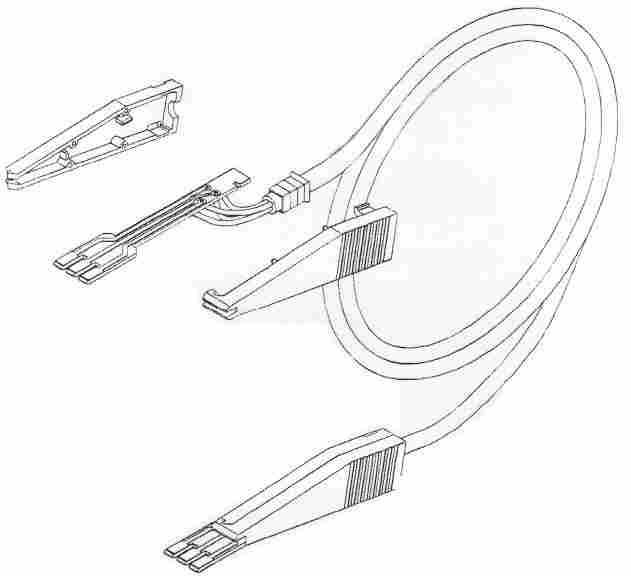

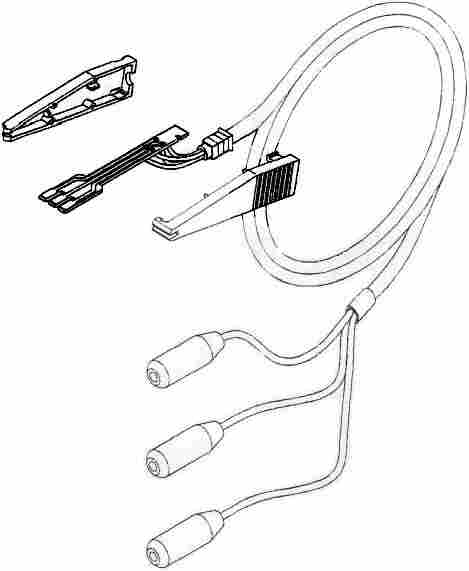

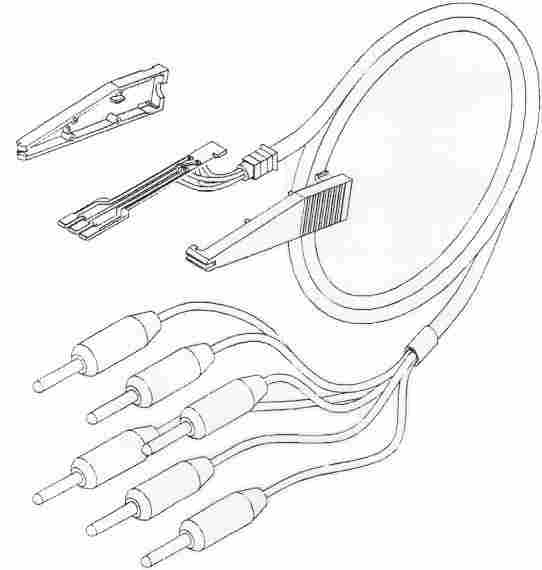

Исходя из трехпроводной конфигурации цифровой сети плинты серии DDF и аксессуары к ним имеют некоторые дополнительные отличия. Для удобства оперирования трехштыревой разъединительной вилкой (заглушкой) или трехштыревой измерительной вилкой каждая тройка размыкаемых контактов в средней части плинта разделена дополнительной перегородкой. Соответствующие отличия имеют соединительные шнуры SP/WP 2/6 DDF, измерительные шнуры: односторонние SP/W 1/6 DDF и двухсторонние SP/W 2/6 DDF.


SP/WP 2/6 DDF	SP/G 1/6 DDF	SP/W 2/6 DDF
