РАСПРЕДЕЛИТЕЛЬНЫЕ КАБЕЛЬНЫЕ КОЛОНКИ ПЛАСТМАССОВЫЕ

РАСПРЕДЕЛИТЕЛЬНЫЕ КАБЕЛЬНЫЕ КОЛОНКИ ПЛАСТМАССОВЫЕ
типа TSK и TSKV

Колонка является распределительным устойством, предназначенным для соединения кабеля с абонентской сетью с использованием кабельных винтовых головок или геленаполненных наборов плинтов. Кроме телекомуникации колонки нашли широкое применение для соединений оптических кабелей в сети кабельного телевидения и используются в других специальных случаях.

          Распределительная колонка изготавливается из пластмассы (полиэтилена) высокой плотности (HDPE), колонка имеет круглое сечение. Она состоит из корпуса, с закрепленными кронштейнами для плинтов и кабельных головок, из колпака, закрываемого замком, а также из бетонной фундаментной пяты и маскировочной плиты. В колонках применяются различные типы затворов, напр. замки ABLOY, замки FAB и другие замки-защелки.
Колонка имеет камеру крепления кабельных окончаний на высоте выше 700 мм над поверхностью грунта, закрываемую колпаком. Крышка в виде колпака обеспечивает хорошую вентиляцию внутренней полости колонки. Предохраняет также от затекания. Верхняя камера колонки разделена резиновой перегородкой, предохраняющей от проникновения влаги с нижней камеры. Колонки отличаются большой стойкостью к воздействию химических соединений, влаги, солнца, колебаний температуры, и к электролизу. Все стальные элементы (гайки, болты) кадмированы. а алюминиевые (заклепки, кронштейны) - анодированы. Это гарантирует долговременную эксплуатацию.
          Использование трубообразных элементов обеспечивает стойкость к случайным и умышленным механическим повреждениям..
          Гарантируемый класс защиты не хуже IP 44D.

ОСНОВНЫЕ РАЗМЕРЫ КОЛОНОК

№ поз .	Обозначение колонки	Диаметр [мм]				Высота [мм]
№ поз .	Обозначение колонки	наружный колонки	внутренний колонки	наружный колпака	внутренний колпака	полная колонки [A]	колонки над грунтом [C]	корпуса [B]
1 2 3 4	SRP 1100-AT/TSK SRP 900-AT/TSK SRVP 800-AT/TSKV SRVP 1100-AT/TSKV	140 140 200 200	125 125 180 180	160 160 225 225	145 145 208 208	1355 1155 1180 1480	915 715 840 1140	1100 900 800 1100

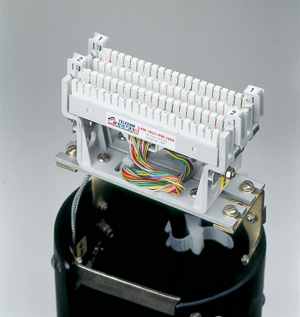

         Колонки диаметром 140 мм - SRP 900-AT/TSK и SRP 1100-AT/TSK предназначены для установки кабельных головок GKM емкостью от 10 до 30 пар, а также наборов плинтов до 20 пар с возможностью применения защиты от перенапряхений и сверхтоков.
         Колонки диаметром 200 мм - SRVP 800-AT/TVSK и SRVP 1100-AT/TSKV с большей емкостью, можно в них устанавливать винтовые головки GKM 100 или 100-парные наборы плинтов с защитой.
         Колонка имеет эстетический вид. Она окрашена в черный цвет, который не изменяется под влиянием атмосферных условий. Корпус колонки вместе с основанием (пятой) и маскировочной плитой образуют цельную конструкцию, удобную для сборки и эксплуатации. Форма пяты обеспечивает легкий ввод медных и оптических кабелей, а также обеспечивает стабильное закрепление колонки в грунте. Колонки в испытаниях на наклон выдерживают усилия, прикладываемые перпендикулярно к оси выше 400Н, а закрывающие колпаки прочны к действию срывающего усилия, равного 1100Н.

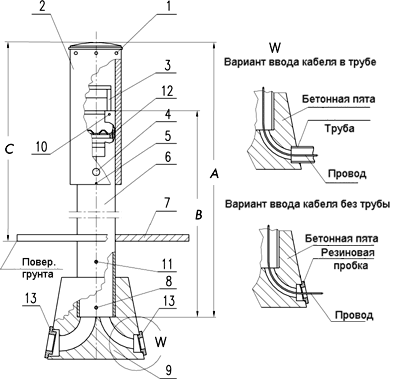

Конструкция распределительных колонок

1 - ветиляционные отверстия
2 - колпак
3 - кронштейн
4 - замок
5 - центрирующий штырь
6 - корпус колонки
7 - бетонная маскировочная плита
8 - фиксирующий стержень
9 - бетонная пята
10 - дистанционная заклепка
11 - нижний зажим заземления
12 - резиновая перегородка
13 - резиновая пробка

Все преимущества колонок в сочетании с надежностью функционирования геленаполненных плинтов и кабельных боксов гарантируют получение высококачественных кабельных соединений. В/у свойства проверены в течение многих лет эксплуатации около 250 тысяч колонок. Результаты подтверждаются мнением потребителей.
Колонки получили положительную оценку и подтверждение соответствия с Заводскими Стандартами TP S.A., изданными Опытным Заводом Строительства Связи в Варшаве и положительную оценку Польского Кабельного Телевидения.
