ШКАФЫ КАБЕЛЬНЫЕ

          Кабельные шкафы предназначены для установки узлов колодок и кабельных головок разных изготовителей.

          Кабельные шкафы типа SK изготавливаются из листового алюминия толщиной 1,5-3 мм, защищенного от воздействия внешних атмосферных условий. Поверхность алюминия имеет защитное химическое покрытие, наносимое путем хроматирования с последующией окраской эпоксидной или полиэфирной порошковой эмалью. Цвет покрытия в основном RAL- 7038 (светло-серый), по желанию потребителя можно применять разные цветовые тоны и фактуры.

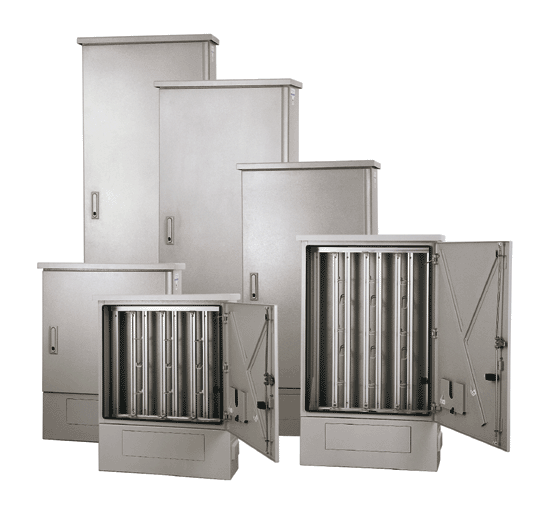

Кабельные шкафы емкостью от 800 до 2400 пар
          Все элементы из сплавов меди никелированы, а стальные элементы соединений (винты, болты) - кадмированы. Примененные материалы обладают высокой механической прочностью.

          Корпуса имеют эстетический вид и высокое качество исполнения. Предлагаемый типоряд удовлетворяет всем возможным нужкдам потребителей.
          Для удобства сборки и эксплуатации шкафов наибольшей емкостью - 2400 пар разработаны следующие варианты:


- SK 2400A-AT - шкаф, предназначенный в основном для замены и расширения существующих шкафов с меньшей емкостью,
- SK 2400IA-AT - шкаф с двухстворчатой дверью и
- SK 2400IIA-AT  - шкаф с двухсторонним доступом к несущей конструкции.

Все шкафы удовлетворяют требованиям заводского стандарта ZN - 96/TP S.A.- 033.

Гарантируемый класс защиты - IP44.



Обозначение типа шкафа  Емкость
(количество пар) 		 Габаритные размеры (мм)
высота (a) ширина (b) глубина (c)
SK 200A-AT
SK 400A-AT
SK 600A-AT
SK 800A-AT
SK 1200A-AT
SK 1600A-AT
SK 2000A-AT
SK 2400A-AT
SK 2400AI-AT
SK 2400AII-AT
200
400
600
800
1200
1600
2000
2400
2400
2400
765
1055
1345
1055
1345
1635
1925
2215
1635
2215
450
450
450
800
800
800
800
800
1250
800
280
280
280
280
280
280
280
280
280
380

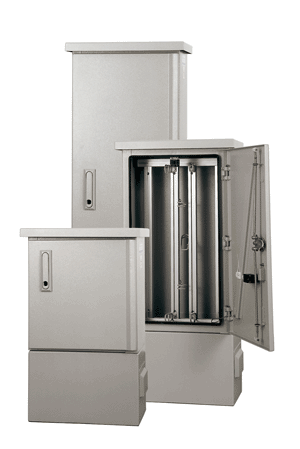

Кабельный шкаф типа SK 2400AI-AT

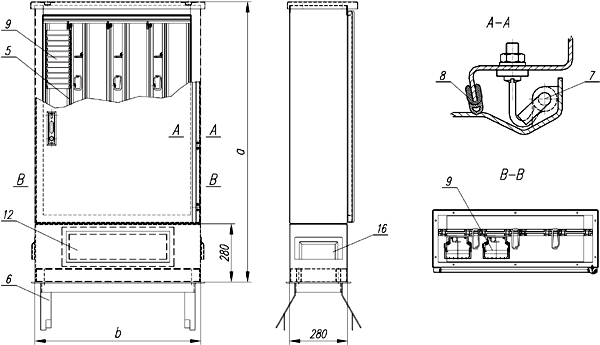

ЭЛЕМЕНТЫ КАБЕЛЬНЫХ ШКАФОВ







1 - корпус шкафа
2 - цоколь
3 - дверь
4 - навес
5 - несущая конструкция из алюминиевых анодированных элементов
6 - монтажная рама - кадмированная
7 - внутренние петли
8 - упругая набивка
9 - узел колодок		 10 - направляющие жгутов проводов
11 - зажим для крепления (фиксации) кабеля
12 - крышка, прининчиваемая изнутри
13 - замок со щеколдами
14 - датчики сигнализации
15 - карман
16 - вентиляционный прорез
17 - распорка


В состав кабельных шкафов входят следующие подузлы:

          - Легкосъемный корпус с замками-щеколдами и датчиками сигнализации.

          - Несущая конструкция с легкорегулируемыми расстояниями кронштейнов и элементов для крепления и укладки кабелей. Несущие конструкции в корпусах универсальны. Регулировка расстояний обеспечивает установку кабельных окончаний различных изготовителей. Кабели в шкафах крепятся специальными зажимами, которые предохраняют кабели от продольного перемещения. Подсоединение и отсоединение кабелей осуществляется беспрепятственно в любом моменте эксплуатации без влияния на работу соседних соединеий. Несущую конструкцию можно легко расширять при изменении корпуса с целью увеличения емкости шкафа.

          - Все движимыые элементы шкафов (двери) соединены заземляющими перемычками, а главная зажимная планка заземления обеспечивает заземление узлов колодок и кабелей. Электрические и конструкционные требования и требования к материалам заземляющих зажимов соответствуют стандарту и требованиям потребителей. По необходимости вместе с корпусами фирма поставляет внешние системы заземления.

           На всех шкафах имеется знак изготовителя, обозначение типа, точек заземления и знак электрической безопасности.

          - Шкаф устанавливается на бетонном фундаменте, в которой утоплена стальная кадмированная рама (в случае, если фундамент изготавляется потребителем, поставляется только рама).

          - Легкосъемная дверь.

          - Цоколь с непроницаемой изоляцией от кабельной канализации в виде алюминиевой перегородки с резиновыми вводами, приспособленными к разным диаметрам кабелей. С целью дополнительного уплотнения можно применить заливочные массы из силиконового каучука.

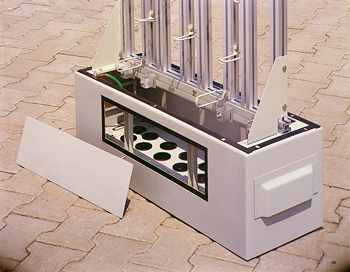

Цоколь после снятия корпуса и передней крышки

          Кабельные шкафы закрываются замком-щеколдой с фиксируемым  вкладышем типа ABLOY. Существует возможность применения другого типа замка. Угол открывания дверей во всех шкафах, значительно перевышающий 120°, обеспечивают петли внутри корпусов. Дверь фиксируется в двух положениях с помощью распорки.

          В шкафу расположены два датчика сигнализации.

          Вентиляция кабельных шкафов осуществляется через входные или выходные прорези с двойными мелкими латунными сетками, между которыми установлена фильтрующая ткань. Количество вентиляционных прорезей подбирается в зависимости от емкости шкафа.

          Конструкционные решения для алюминиевых шкафов, в противоположности пластмассовым, дают большую возможность постоянного совершенствования и модификации в зависимости от эксплуатационных нужд потребителей.

Все модели шкафов могут изготавливаться как из алюминия (индекс "A" в маркировке), так и из стали (индекс "S"). Их конструкция и оснащение идентичны.
