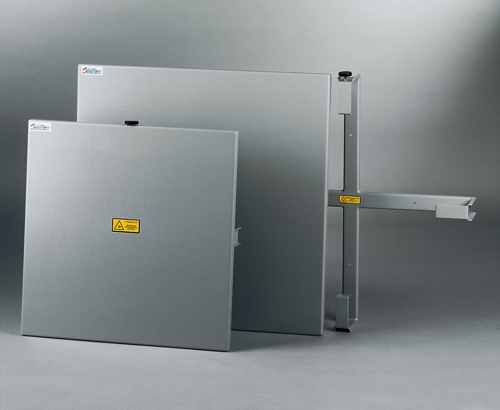

СТЕЛЛАЖИ ЗАПАСА ЛИНЕЙНОГО КАБЕЛЯ |
|
Стеллажи запаса линейного кабеля предназначены для установки в телекомуникационных колодцах или в кабельных помещениях. В зависимости
от вида стеллажа можно в них поместить до 30 метров линейного оптического кабеля.
|
|
|
|
Стеллажи изготавливаются в виде крестовин, крепящихся к стене с помощью винтов. По желанию потребителя можно применять
защищающую крышку, которая крепится к крестовине с помощью нажимного винта.
В конструкции стеллажа и крышки
применяется листовой алюминий с антикоррозионным химическим покрытием и с последующей
окраской полиэфирной порошковой краской, прочней к стиранию и к механическим повреждениям. |
|
 |

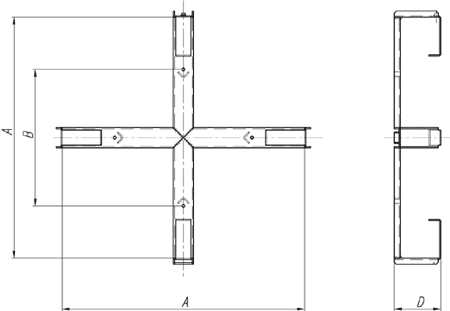

Стеллаж запаса оптического кабеля - OSZS-1/20 |
|
|

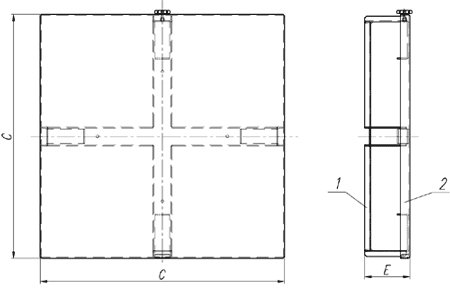

Стеллаж запаса оптического кабеля с крышкой
-OSZS-1/20 -P
1- стеллаж запаса оптического кабеля
OSZS-1/20
2 - крышка стеллажа запаса оптического кабея
OSZP-1 |
|
|
|
Символ |
Размеры (мм) |
Макс. величина запаса
(м) |
Макс. диаметр кабеля
(мм) |
A |
B |
C |
D |
E |
OSZS-1/20
OSZS-1/20-P*
OSZS-3/20
OSZS-3/20-P*
OSZS-1/30
OSZS-1/30-P* |
750
-
600
-
750
- |
400
-
340
-
400
- |
-
790
-
640
-
790 |
115
-
115
-
165
- |
-
118
-
118
-
168 |
20
20
20
20
30
30 |
17
17
14
14
17
17 |
*Р - обозначает стеллаж с крышкой |
|
|
