РАСПРЕДЕЛИТЕЛЬНЫЕ КАБЕЛЬНЫЕ КОЛОНКИ АЛЮМИНИЕВЫЕ
типа  SRP 900A и SRP 1100A

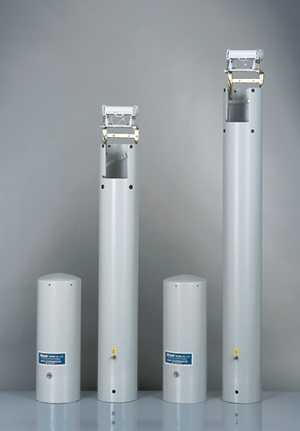

          Колонки диаметром 140 мм - SRР 900А и SRР 1100А предназначены для установки кабельных головок GКМ емкостью от 10 до 30 пар, а также узлов колодок до 20 пар с возможностью применения защит от перенапряжений и сверхтоков.
          Корпус колонки вместе с основанием (пятой) и маскировочной плитой образуют цельную конструкцию, легкую для сборки и технического обслуживания. Форма пяты обеспечивает удобный ввод медных и оптических кабелей, а также обеспечивает стабильное закрепление колонки в грунте.

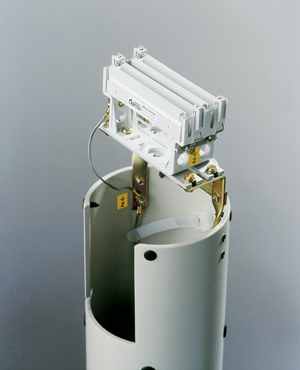

          Колонка представляет собой распределительное устройство, предназначенное для соединения кабеля с абонентской сетью с использованием кабельных винтовых головок или наборов плинтов.

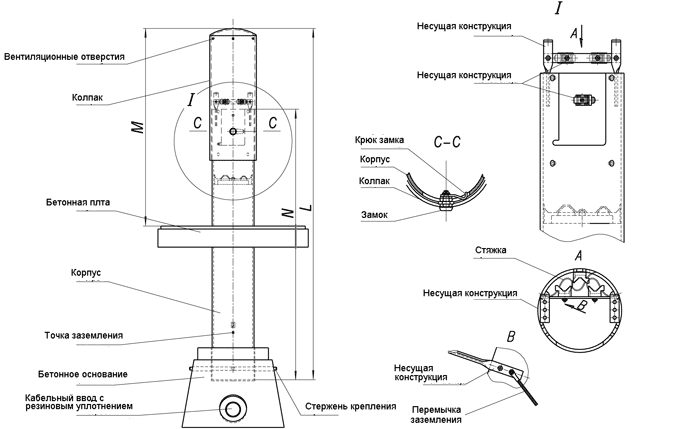

          Распределительная колонка изготавливается из толстостенного алюминиевого профиля круглого сечения. Она состоит из корпуса с закрепленными кронштейнами для колодок и кабельных головок, колпака, закрываемого замком, а также бетонной пяты и маскировочной плиты. В колонках применяются различные типы затворов, напр. замки АВLOY, замки FАВ и другие замки-защелки.

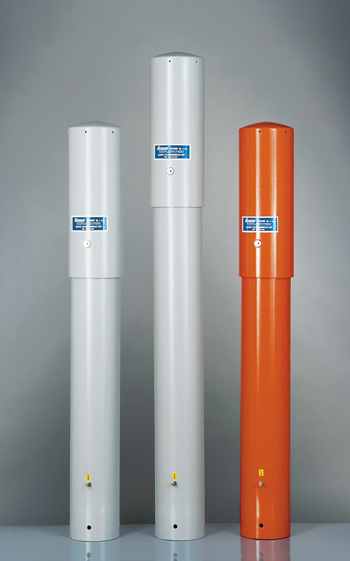

          Колонки окрашиваются в цвет RAL 7038 (серый) или другой по согласованию с потребителем. Имеют камеру крепления кабельных окончаний на высоте выше 700 мм над поверхностью грунта, закрываемую колпаком. Крышка в виде колпака обеспечивает хорошую вентиляцию внутренней полости колонки. Предохраняет также от затекания.






 №  поз.

Обозначение колонки

Диаметр [мм]

Высота [мм]

наружный колонки

внутренний колонки

наружный колпака

внутренний колпака

полная колонки [L]

колонки над грунтом [M]

корпуса
[N]

1
2

SRP 1100-AT/TSK
SRP 900-AT/TSK

140
140

125
125

160
160

145
145

1355
1155

915
715

1100
900



           Вводимые кабели уплотнены с помощью кабельных вводов с резиновым уплотнением и надежно закреплены двумя типами зажимов. Укладка кабелей облегчена благодаря применению направляющих, расположенных в произвольном месте несущей конструкции колонки.

          Все преимущества колонок в сочетании с надежностью функционирования геленаполненных плинтов и кабельных головок гарантируют получение высококачественных кабельных соединений.

          В/у свойства проверены в течение многих лет эксплуатации около 200 тысяч колонок. Результаты подтверждает мнение потребителей.
