Кросс предназначен для коммутации оптических линий между линейными кабелями
и оконечными устройствами. Обеспечивает коммутацию линейных трактов на резервные,
подключение новых устройств к неиспользванным каналам и проведение эксплуатационных
и контрольных измерений.
Кросс предназначен для работы в закрытых помещениях и контейнерах с возможностью
крепления к полу.
Конструкция кросса, легкая и функциональная, изготавливается из алюминия,
свариваемого в аргоне. Она надежно защищена защитными покрытиями и порошковой
эмалью.
| Применение: |
| |
- телекомуникация.
- сети кабельного телевидения.
- местные сети. |

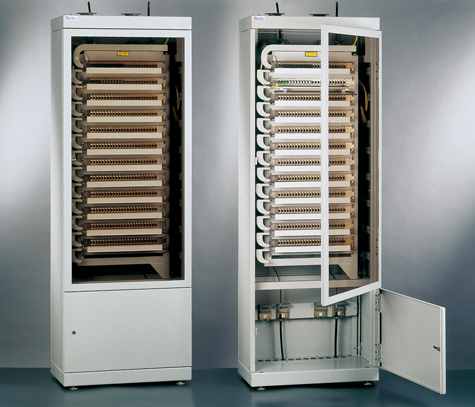

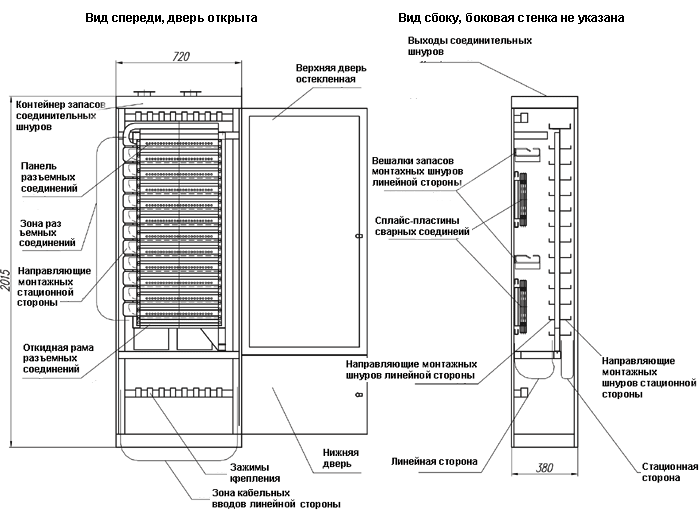

Кросс выполнен в виде шкафа с отдельно закрывающимися верхней и нижней дверями.
Верхняя стеклянная дверь закрывает блок кроссировок, а открытие нижней
двери обеспечивает доступ к креплению линейных кабелей.

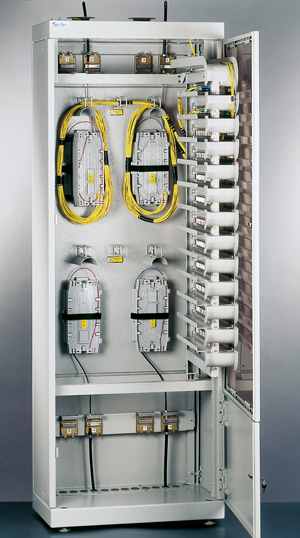

Конструкция представляет собой каркас, к которому может крепиться откидная
рама с панелями разъемных соединений. Mog± Панели могут быть оборудованы
разъемами типа SC, FC, E2000 и ST.

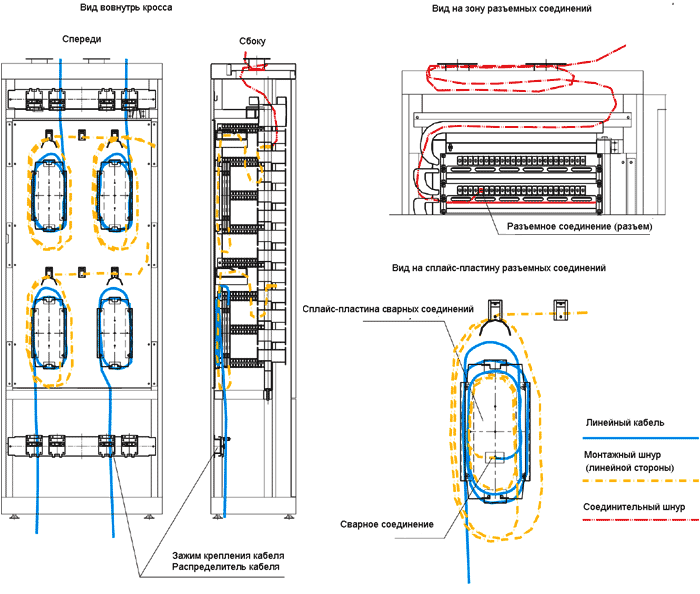

Линейные кабели вводятся сверху или снизу. Крепятся к специальным зажимам,
которые являются одновременно распределителем трубок линейных кабелей.
Оптические волокна в свободных трубках подводятся к сплайс-пластинам сварных
соединений, где они разделываются и свариваются с монтажными шнурами линейной
стороны. Сплайс-пластина имеет емкость 24 сварных соединений. Для максимального
использования емкости кросса достаточно 12 сплайс-пластин, устанавливаемых
в 4-х узлах, по три сплайс-пластины каждый. Существует возможность установки
большего количества сплайс-пластин.
Все кабели (монтажные и соединительные шнуры) укладывается в направляющих,
защищающих их от повреждения.
Запасы соединителтных шнуров накапливаются в верхней части кросса.
На отдельных панелях кросса (максимально 12) можно поместить до 24 разъемов.
Максимальная емкость кросса - 288 волокон. |
|
|
