КОРПУСА КАБЕЛЬНЫХ ОКОНЦЕВАНИЙ

РАСПРЕДЕЛИТЕЛЬНЫЕ КАБЕЛЬНЫЕ КОРОБКИ И ЯЩИКИ

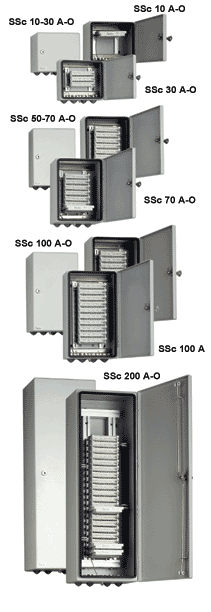

КОРОБКИ АЛЮМИНИЕВЫЕ НАСТЕННЫЕ ГЕРМЕТИЧНЫЕ

          Коробки настенные SSc.. A и SSc...A-O изготавливаются из алюминиевого листа с химическим защитным покрытием путем хроматирования с последующей окраской порошковым эмалью в цвет RAL 7038 (серый) или другой по согласованию с потребителем.
          Имеют универсальную несущую конструкцию, приспособленную к креплению всех типов плинтов, применяемых на телекомуникационных сетях.
          Отверстия для ввода проводов оборудованы кабельными вводами с эластичным уплотнением. Коробки снабжены заземляющими зажимами и замками типа Abloy, Eurolocks, FAB или другими по согласованию с потребителем.
          Коробки герметичные, легкие, удобные в монтаже и эстетичны.

Гарантируемый класс защиты - IP 65

Конструкция коробок SSc...A-O обеспечивают применение защитных устройств.

Обозначение	Емкость (макс. число введенных пар кабельных жил)	Габаритные размеры (мм)
Обозначение	Емкость (макс. число введенных пар кабельных жил)	высота	ширина	глубина
SSc 10 A SSc 20 A SSc 30 A SSc 50 A SSc 70 A SSc 100 A SSc 200 A SSc 400 A SSc 600 A SSc 10 A-O SSc 20 A-O SSc 30 A-O SSc 50 A-O SSc 70 A-O SSc 100 A-O SSc 200 A-O	10 20 30 50 70 100 200 400 600 10 20 30 50 70 100 200	190 190 190 290 290 370 800 800 1060 190 190 190 290 290 370 800	220 220 220 220 220 220 270 500 500 220 220 220 220 220 220 270	85 85 85 100 100 100 170 170 170 140 140 140 140 140 140 170

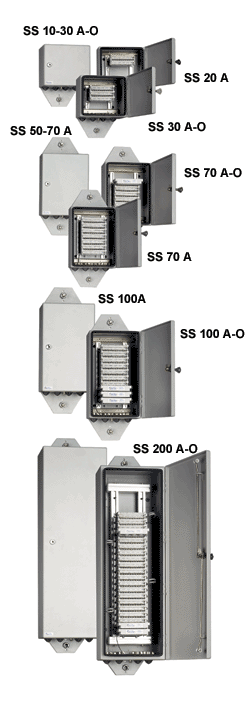

КОРОБКИ АЛЮМИНИЕВЫЕ ДЛЯ УСТАНОВКИ НА ОПОРАХ, ГЕРМЕТИЧНЫЕ

          Коробки для установки на опорах SS...и SS...A-O изготавливаются из алюминиевого листа с химическим защитным покрытием путем хроматирования с последующей окраской порошковым эмалью в цвет RAL 7038 (серый) или другой по согласованию с потребителем.
          Имеют универсальную несущую конструкцию, приспособленную к креплению всех типов плинтов, применяемых на телекомуникационных сетях.
          Отверстия для ввода проводов оборудованы кабельными вводами с эластичным уплотнением.
          Коробки могут устанавливаться на бетонных (сборных) или деревянных опорах с помощью болтов, винтов или нержавеющей ленты. Коробки снабжены заземляющими зажимами и замками типа Abloy, Eurolocks, FAB или другими по согласованию с потребителем.
          Коробки герметичные, легкие, удобные в монтаже и эстетичны.
          Гарантируемый класс защиты - IP - 65.
          Конструкция коробок SS...A-O обеспечивают применение защитных
устройств.

Обозначение	Емкость (макс. число введенных пар кабельных жил)	Габаритные размеры (мм)
Обозначение	Емкость (макс. число введенных пар кабельных жил)	высота	ширина	глубина
SS 10 A SS 20 A SS 30 A SS 50 A SS 70 A SS 100 A SS 10 A-O SS 20 A-O SS 30 A-O SS 50 A-O SS 70 A-O SS 100 A-O SS 200 A-O SS 400 A-O SS 600 A-O	10 20 30 50 70 100 10 20 30 50 70 100 200 400 600	190 190 190 290 290 370 190 190 190 290 290 370 800 800 1060	220 220 220 220 220 220 220 220 220 220 220 220 270 500 500	85 85 85 100 100 100 140 140 140 140 140 140 170 170 170

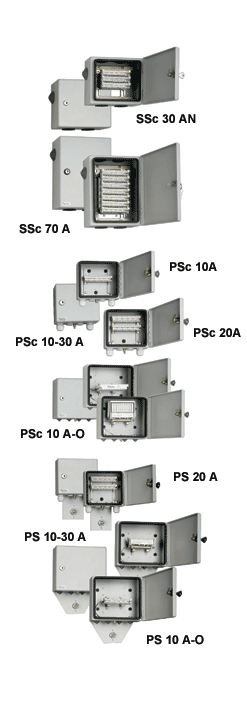

КОРОБКИ АЛЮМИНИЕВЫЕ НАСТЕННЫЕ внутренние

Коробки настенные внутренние SSc...AN имеют все свойства коробок SSC...A за исключением герметичности (они изготавливаются без задней стенки).

Обозначение	Емкость	Габаритные размеры (мм)
Обозначение	Емкость	высота	ширина	глубина
SSc 10 AN SSc 20 AN SSc 30 AN SSc 50 AN SSc 70 AN SSc 100 AN	10 20 30 50 70 100	190 190 190 290 290 370	220 220 220 220 220 220	110 110 110 110 110 110

КОРОБКИ АЛЮМИНИЕВЫЕ НАСТЕННЫЕ ГЕРМЕТИЧНЫЕ

Обозначение	Емкость	Габаритные размеры (мм)
Обозначение	Емкость	высота	ширина	глубина
PSc 10 A-O PSc 10 A PSc 20 A PSc 30 A	10 10 20 30	190 140 140 140	220 165 165 165	85 60 60 60

КОРОБКИ АЛЮМИНИЕВЫЕ ДЛЯ УСТАНОВКИ НА ОПОРАХ, ГЕРМЕТИЧНЫЕ

Обозначение	Емкость	Габаритные размеры (мм)
Обозначение	Емкость	высота	ширина	глубина
PS 10 A-O PS 10 A PS 20 A PS 30 A	10 10 20 30	190 140 140 140	220 165 165 165	85 60 60 60

          Коробки PS 10 A-O и PSc 10 A-O оборудованы поворотным плинтом с защитными устройствами и поэтому они применяются в качестве защитных абонентских коробок.
          Коробки PS...A и PSc...A приспособлены для установки плинтов на планке для плоского монтажа.
          Они имеют химическое защищитное покрытие, наносимое путем хроматирования с последующей окраской порошковой эмалью в цвет RAL 7038 (серый) или другой по согласованию с потребителем. Могут быть оборудованы замками типа Abloy, Eurolocks, FAB или другими. Имеют клемму заземления и вводы с довинчиваемыми зажимами, что облегчает монтаж кабелей.

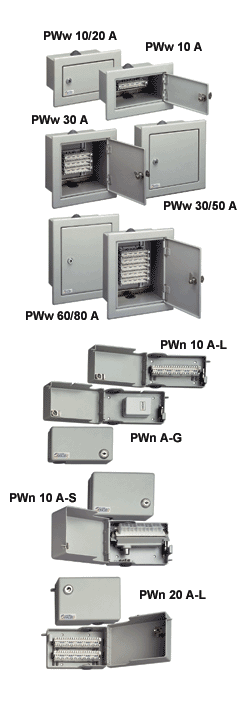

КОРОБКИ АЛЮМИНИЕВЫЕ ВСТРАИВАЕМЫЕ (ДЛЯ СКРЫТОЙ ПРОВОДКИ)

Обозначение	Емкость	Рамка	Габаритные размеры (мм)
			высота	ширина	глубина
PWw 10/20 A PWw 30/50 A PWw 60/80 A PWw 100 A	20 50 80 100	262x170 262x262 262x307 262x408	106 198 243 338	198 198 198 198	155 155 155 155

          Коробки встраиваемые (для скрытой проводки) PWw...A изготавливаются из алюминиевого листа с химическим защитным покрытием путем хроматирования и последующей окраской порошковой эмалью в цвет RAL 7038 (серый) или другой по согласованию с потребителем.
          Имеют универсальную несущую конструкцию, приспособленную к установке всех типов плинтов, применяемых на телекомуникационных сетях.
          Глубина коробок обеспечивает установку защитных устройств.
          Коробки могут снабжаться замками типа Abloy, Eurolocks, Fab или другими.
         Коробки имеют клемму заземления, а отверстия для ввода кабелей оборудованы кабельными вводами с эластичным уплотнением.

КОРОБКИ (ЯЩИКИ) ВНУТРЕННИЕ АЛЮМИНИЕВЫЕ

Обозначение

Назначение

Емкость

Габаритные размеры (мм)

высота

ширина

глубина

PWn 10 A-L

PWn A-G

PWn 10 A-S

PWn 20 A
PWn 20 A-L

PWn 20 A-K

Для плинта LKM
Для розетки RJ 45
Для винтовой головки GKM
Пустая
Для плинтов LKM
Для плинтов LSA-Plus

20
20

95
95

138

138
138

138

58
58

          Коробки PWn.... внутренние изготавливаются из алюминиевого листа с химическим защитным покрытием путем хроматирования и последующей окраской порошковой эмалью в цвет RAL 7038 (серый) или другой по согласованию с потребителем.
          Они приспособлены для установки на скрытых сетях и имеют выступы с отверстиями для пломбировки.
          Коробки имеют вводы, приспособленные к вводу кабелей в стальных трубках и оборудованы микровыключателями сигнализации.
          Коробки могут снабжаться замками типа Abloy, Eurolocks, FAB или другими по согласованию с потребителем.

Все модели коробок и ящиков могут изготавливаться как из алюминия (индекс "A" в маркировке), так и из стали (индекс "S"). Их конструкция и оснащение идентичны.
