ОБЩЕЕ
ОПИСАНИЕ И УСЛОВИЯ ЭКСПЛУАТАЦИИ
Фирма “AGMAR-Telecom” производит широкий ассортимент абонентских защитных
устройств (АЗУ) для эффективной защиты людей и оборудования (телефонных
аппаратов, автоответчиков, факсов, модемов, мини-АТС, и т.п.) от опасных
напряжений и токов, возникающих на линиях связи. Этими устройствами обеспечивается
защита от разрядов молний, от перегрузок по току и от импульсных помех.
По типу
применения АЗУ “AGMAR-Telecom” делятся на кроссовые (устанавливаются на
размыкаемых врезных плинтах LKM, KL-2000 и VP) и вне-кроссовые (устанавливаются
в индивидуальных абонентских распределительных ящиках Oa.../ON...) |
|
 |
|
|
Одиночные АЗУ для плинтов KL-2000
|
Вкладыши
внекроссовой абонентской защиты могут устанавливаться непосредственно
в оборудование Заказчика (комплектуемые им телефоны, факсы, модемы, мини-АТС
и т.п.), образуя так называемый блок предохранителей. Винтовое крепление
вкладышей и соединительных проводов позволяет легко и быстро производить
их замену при выходе из строя.
По количеству
защищаемых пар АЗУ “AGMAR-Telecom” бывают одиночные (на одну пару) и кассетные
(на 10 или 20 пар).
|

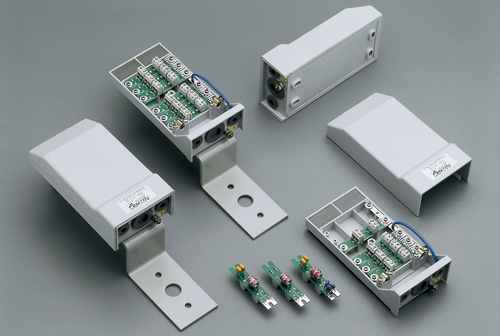

Абонентские распределительные ящики
Oa.../ON... и вкладыши к ним
|
Принципиальное
отличие АЗУ для плинтов серии KL-2000 состоит в том, что АЗУ в эти плинты
устанавливают снизу, а не сверху, как в плинтах LKM, VP и плинтах других
производителей. Благодаря этому, не нужно вынимать АЗУ с плинта KL-2000
ни при проведении измерений (прозвонки), ни при отключении абонента с помощью
размыкающей вилки. Этим обеспечивается непрерывность защиты линии и увеличивается
время службы как самого АЗУ, так и размыкаемого контакта.
Элементная
база, применяемая в АЗУ “AGMAR-Telecom”, рассчитана на номинальное рабочее
напряжение 60В. По желанию Заказчика могут быть использованы другие комплектующие,
изменяющие диапазоны защиты.
Эксплуатация АЗУ “AGMAR-Telecom”
допускается при температуре окружающей среды от - 25°
С до + 85°
С.
В рабочем
состоянии АЗУ “AGMAR-Telecom” должны быть подключены к защитным заземляющим
устройствам с сопротивлением не более 10 Ом (ГОСТ 464-79). Предлагаемые
АЗУ являются самовосстанавливающимися, т.е. после прекращения воздействия
перегрузок, не превышающих максимально допустимое значение, вольтамперные
характеристики используемых компонентов возвращаются к исходному виду.
Параметры
АЗУ “AGMAR-Telecom” соответствуют нормативным техническим требованиям,
действующим в Украине (ГОСТ 5238-81).
ЗАЩИТА
ОТ РАЗРЯДА МОЛНИИ
В АЗУ “AGMAR-Telecom” применяются
3-х электродные газонаполненные разрядники с термическим
якорем серий Т83-А230ХF4 или T33-A230XS1 фирмы EPCOS. |
|
|
Схема АЗУ ON-1
|
Принцип работы
Газоразрядник
подключается в цепь параллельно, а центральный электрод подсоединяется
к заземлению.
В нормальном состоянии газоразрядник
представляет собой изолятор
с сопротивлением изоляции
больше 10ГОм.
 |
|
Как только напряжение, прикладываемое к электродам a и b, превысит напряжение
пробоя, в газоразряднике происходит разряд. Зажженная электрическая дуга,
в силу своей большой нагрузочной способности, предотвращает дальнейшее
повышение напряжения. При этом через центральный электрод нагрузка шунтируется.
После нейтрализации кратковременной нагрузки электрическая дуга внутри
разрядника гаснет, и он опять превращается в изолятор. |
Одиночные и кассетные АЗУ для плинтов VP-10
|
|
|
ВНИМАНИЕ:
В случае длительного действия перегрузки (например, при прямом контакте
линий связи и
электропередач) газоразрядник нагревается до температуры около
200° С. При этом плавится
припой, удерживающий термический якорь на центральном электроде, и происходит
необратимое
закорачивание электродов на “землю”, после которого разрядник нужно заменить
на новый.
Электрические характеристики.
Номинальное
статическое напряжение пробоя при скорости нарастания 100 В/с составляет
230 В с допустимым отклонением ± 20%.
Динамическое
напряжение пробоя при скорости нарастания 100 В/мкс составляет меньше 400
В, а при скорости нарастания 1000 В/мкс - меньше 600 В. Нормативное значение
ограничения напряжения при таких условиях составляет: в первом случае -
500 В, во втором - 1000 В и время срабатывания не более 5 мкс.
ЗАЩИТА
ОТ ПЕРЕГРУЗОК ПО ТОКУ
Перегрузка
по току - это ненормально высокий ток, который может привести к отказу
в электрической цепи. Она возникает при перенапряжении вследствие анормального
режима источника питания или вследствие перенапряжения на линии электроснабжения.
Перенапряжения на линии электроснабжения могут возникать при схлестывании
телефонного и силового кабелей, атмосферных разрядах, переходных процессах,
всплесках напряжений.
Фирмой
“AGMAR-Telecom” в АЗУ для защиты от перегрузок по току применяются полимерные
предохранители - термисторы с положительным температурным коэффициентом
(ПТК) TR 250-145, В1076-В120-A53 или их аналоги.
|
|
Схема АЗУ OP
|
Схема АЗУ ONP-1
|
Принцип работы
Полимерные
предохранители от перегрузки по току с ПТК подключается в цепь последовательно
и обеспечивают защиту цепи, переходя из состояния с низким сопротивлением
в состояние с высоким сопротивлением в качестве реакции на перегрузку по
току. Это называется “срабатыванием” предохранителя. Полимерные предохранители
с ПТК при сработке находятся в состоянии с высоким сопротивлением. После
устранения причины срабатывания и остывания элемент автоматически самовосстанавливается
и снова готов к работе. Максимальная температура поверхности элемента в
состоянии срабатывания составляет около 125° С.
Сопротивление
предохранителя намного меньше, чем сопротивление остальной части цепи,
и не оказывает воздействия на нормальный режим работы цепи. Однако, в качестве
реакции на токовую нагрузку сопротивление предохранителя возрастает, снижая
тем самым ток в цепи до значения, которое является безопасным для любого
элемента цепи.
Электрические характеристики
Максимальный
ток, который термистор пропускает через себя без срабатывания при температуре
окружающей среды 25° С составляет 150 mA, а вносимое в цепь сопротивление
- 10 Ом. Нормативное значение сопротивления устройства защиты от избыточных
токов - не более 15 Ом. Номинальное напряжение термистора - 60 В, максимальное
эксплуатационное напряжение - 250 В.
|

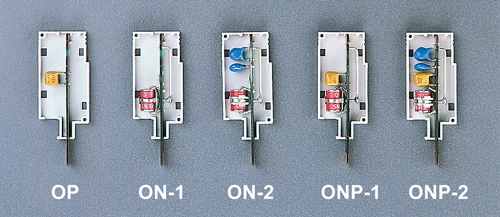

Типы одиночных АЗУ для плинтов LKM
|
Максимальный
ток срабатывания при нормальном напряжении составляет 2,5 А, при максимальном
эксплуатационном напряжении - 1А.
Затухание,
вносимое термистором в линию, при частоте 300...3400 Hz составляет менее
0,1 dB (нормативное значение < 0,3 dB), а при частоте 1 MHz -
менее 0,4 dB (нормативное значение < 0,6 dB).
ВНИМАНИЕ:
Применяемые термисторы рассчитаны на номинальное напряжение 60 В.
Эксплуатация термисторов в условиях, когда напряжение или ток превышают
максимальные эксплуатационные значения, может привести к их повреждению.
ЗАЩИТА
ОТ ИМПУЛЬСНЫХ ПОМЕХ
Импульсная
помеха - это кратковременный (10-6...10-9с) скачек напряжения
в сети. Импульсные помехи вызываются природными и техногенными источниками.
Природный источник импульсных помех - удары молний вблизи кабелей или линий
связи (могут причинить вред на расстоянии до 20 км). Техногенные причины
- коммутационные процессы при включении или отключении мощной сетевой нагрузки,
выбросы тока при полном включении/выключении напряжения в сети, аварии
на подстанциях. Последнее время наиболее эффективным средством защиты от
импульсных помех любого вида признано использование варисторов.
Для защиты
от импульсных помех “AGMAR-Telecom” производит два вида АЗУ - серий ON-2
и ONP-2 с использованием трех металооксидных варисторов (VP250L5(7)B, S05K250
или их аналогов), включенных в цепь параллельно линии и параллельно заземлению.
Принцип работы
Варисторы
- это нелинейные резисторы, у которых сопротивление изменяется взависимости
от прикладываемого
|
|
Схема АЗУ ON-2
|
Схема АЗУ ONP-2
|
напряжения. Варисторы включаются
параллельно защищаемому оборудованию, т.е. при нормальной эксплуатации
они находятся под воздействием рабочего напряжения защищаемого устройства.
В рабочем режиме (при отсутствии импульсных помех) ток, протекаемый через
варистор, пренебрежимо мал. Поэтому, варисторы представляют собой изолятор.
При возникновении импульса напряжения варистор, в силу нелинейности своей
характеристики, резко уменьшает свое сопротивление до долей Ома и шунтирует
нагрузку, и рассеивает поглощенную энергию в виде тепла. В этом случае
через варистор кратковременно может протекать ток, достигающий нескольких
тысяч ампер. Так как варистор практически безинерционен, то после гашения
импульса напряжения он вновь приобретает очень большое сопротивление. Таким
образом, включение варистора параллельно электрооборудованию не влияет
на его работу в нормальных условиях, но шунтирует помеховые импульсы.
|
Кроссовые одиночные АЗУ на плинте LKM с кассетой
заземления
|
Электрические характеристики.
Сопротивления
изоляции - больше 10 МОм. Время срабатывания - меньше 25 нс. Нормативное
время срабатывания - не более 5 мкс. Максимальное значение эксплуатационного
напряжения при температуре 85° С: переменного - 250В, постоянного - 320В.
Максимальный пропускаемый ток при импульсе 8/20 мкс - 400 А.
Квалификационное
напряжение варистора (при токе 1 mA) - 390В. Максимальное значение срабатывания
варистора - 650В.
ВНИМАНИЕ:
Варистор может быть поврежден при перегрузках, в полтора раза превышающих
допустимые максимальные значения.
НОМЕНКЛАТУРА
ИЗДЕЛИЙ И КОМПЛЕКТУЮЩИХ,
ПОСТАВЛЯЕМЫХ В СОСТАВЕ АЗУ “AGMAR-Telecom”
Номер
|
Наименование
|
Маркировка
|
Для плинтов серии
LKM
|
001
|
Защитный
элемент по току |
OP
|
002
|
Защитный
элемент по напряжению |
ON-1
|
003
|
Защитный
элемент по току и напряжению |
ONP-1
|
004
|
Защитный
элемент по напряжению 2-ступенчатый |
ON-2
|
005
|
Защитный
элемент по току и напряжению 2-ступенчатый |
ONP-2
|
006
|
Кассета
заземления разрядников |
KO-10p
|
Для плинтов серии
KL-2000
|
021
|
Защитный
элемент по току |
OP-KL
|
022
|
Защитный
элемент по напряжению |
ON-1-KL
|
023
|
Защитный
элемент по току и напряжению |
ONP-1-KL
|
024
|
Защитный
элемент по напряжению 2-ступенчатый |
ON-2-KL
|
025
|
Защитный
элемент по току и напряжению 2-ступенчатый |
ONP-2-KL
|
Для плинтов серии
VP-10 и VP-20
|
041
|
Защитный
элемент по току |
OP-VP
|
042
|
Защитный
элемент по току и напряжению |
ON-1-VP
|
043
|
Защитный
элемент по току и напряжению |
ONP-1-VP
|
044
|
Защитный
элемент по току и напряжению 2-ступенчатый |
ON-2-VP
|
045
|
Защитный
элемент по току и напряжению 2-ступенчатый |
ONP-2-VP
|
046
|
Защитная
кассета по напряжению 10-парная |
10/2 ON1-VP
|
047
|
Защитная
кассета по напряжению 20-парная |
20/2 ON1-VP
|
048
|
Кассета
заземления 10-парная пустая |
10/2 ON1-VPp
|
049
|
Кассета
заземления 20-парная пустая |
20/2 ON1-VPp
|
050
|
Планка
заземления 10-парная |
LU-10VP
|
051
|
Планка
заземления 20-парная |
LU-20VP
|
Внекроcсовая абонентская
защита
|
061
|
Ящик
абонентский распределительный пустой |
Oa0
|
062
|
Ящик
абонентский распределительный с замком Abloy |
Oa0А
|
063
|
Вкладыш
защитный по напряжению |
ON-1
|
064
|
Вкладыш
защитный по току и напряжению |
ONP-1
|
065
|
Вкладыш
защитный по току и напряжению 2-ступенчатый |
ONP-2
|
066
|
Ящик
абонентский распределительный 6-парный с защитой по напряжению |
Oa6/ON-1
|
067
|
Ящик
абонентский распределительный 6-парный с защитой по току и напряжению |
Oa6/ONP-1
|
068
|
Ящик
абонентский распределительный 6-парный с защитой по току и напряжению 2-ступенчатый |
Oa6/ONP-2
|
Комплектующие
|
081
|
Газоразрядник
трехэлектродный |
T83-A230XF4
|
082
|
Газоразрядник
трехэлектродный (для VP) |
T33-A230XS1
|
083
|
Газоразрядник
трехэлектродный (для кассет VP) |
T33-A230Xs1
|
|
