КРОССЫ
Плинты и наборы плинтов для станционных кроссов
ЗАЩИТА |
|
НЕСУЩИЕ
КОНСТРУКЦИИ КРОССОВ MDF |
Кроссы производства Agmar-Telecom имеют универсальную модульную конструкцию,
благодаря чему каждый раз могут быть индивидуально приспособлены к техническим
и эксплуатационным требованиям, а также к условиям помещений. Такой подход
позволил максимально приблизиться к нуждам и техническим возможностям потребителей
как при установке новых кроссов, так и при расширении и модификации существующих.
Накопленный опыт позволяет Agmar-Telecom производить без препятствий демонтаж
и установку новых кроссов без перерывов в работе сети.
Доработанные и практически проверенные кроссы находят применение в качестве
главных кроссов для всех типов станций и телекоминикационных устройств,
имеющихся в эксплуатации как в стационарных объектах, так и в контейнерах. |
 |
|
Несущие конструкции кроссов изтотавливаются из типичных, легких алюминиевых
анодированных элементов (профилей), соединенных друг с другом, закрываемых
с помощью шестигранного ключа. Кроссы разъемны. Такое решение обеспечивает
легкость сборки и разборки конструкции, произведение всех изменений и переработок
в ходе сборки, расширение и постепенную замену старых кроссов новыми без
перерывов в эксплуатации. Конструкции могут крепиться к стене, полу и к
потолку. Ввод кабелей может осуществляться сверху или снизу. Несущие конструкции
прочны к нагрузкам стационными и комутационными кабелями. Обеспечивают
легкую разводку кабелей и их крепление с помощью зажимов и стяжек в вертикальном
и горизонтальном модулях. Конфигурация кроссов устанавливается вместе с

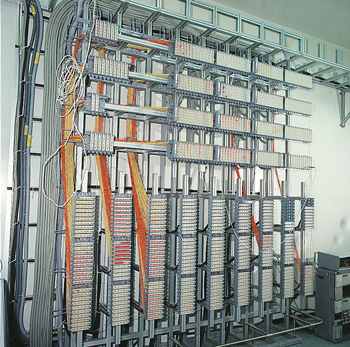

потребителем (на фотографии пристенный односторонний кросс по
вертикально- горизонтальной системе). |
Основным модулем несущей конструкции кросса (стойки) является вертикальный
модуль. Соединенные друг с другом модули образуют секцию. Наборы плинтов с линейной стононы (L), во всех типах кроссов, устанавливаются
по вертикальной системе, а со стационной стороны (S) наиболее часто принимается
горизонтальная система, по тебованию потребителя они могут устанавливаться
по вертикальной системе. |
№ поз. |
Наименование кросса |
Обозначение типа |
1.
2.
3.
4.
|
Свободностоящий двухсторонний
-
в вертикально pionowo
(L)-горизонтальной (S) или в вертикальной системе (LиS)
Пристенный односторонний -
в вертикально pionowo
(L)-горизонтальной (S) или в вертикальной системе (LиS)
Настенный единичный -
в вертикальной системе (LиS)
Настенный двойной -
в вертикально pionowo
(L)-горизонтальной (S) или в вертикальной системе (LиS) |
STP-A2-AT
STP-A1-AT
STP-A1n-AT
STP-A1N-AT
|
|
|
|
L -линейная сторона, S- стационная сторона
|
 |
|
Из элементов, применяемых в стойках, изготавливаются также кабельросты,
которые можно произвольно расширять и разводить в помещениях, образуя цельный
и эстетический стеллаж соединений для различных устройств.
К кроссам большой высоты поставляются также по желанию потребителя движущиеся
лестницы с автоматической фиксацией хода (на фотографии станционная сторона
свободностоящего кросса)
Наиболее оптимальные варианты емкости и конфигурации кроссов достигаются
благодаря возможности введения при проектировании или при установке изменений
габаритных размеров несущих конструкций, регулировки расстояния между вертикальными
и горизонтальными модулями, а также благодаря правильной комплектации наборов
плинтов.
Кроссовые зажимы можно розмещать в любых местах конструкции, что обеспечивает
легкость и свободу разводки кроссовых проводов. |
К
комплектации кроссов предлагается три основных типа наборов плинтов.
|
Они устанавливаются в вертикальных или горизонтальных модулях кроссов с
помощью специальных эксцентриковых зажимов, расположенных в пазах - направляющих
элементов несущих конструкций. После ослабления зажимов наборы плинтов можно перемещать
по направляющим.
В верхней части стойки находится центральный зажим заземления. соединенный
с одной стороны с отдельными вертикальными модулями, а со второй - с шиной
выравнивания потенциалов. В каждом вертикальном модуле наборы плинтов соединены друг
с другом перемычками через зажимы, расположенные на заземляющих планках.
Перемычки укладываются в пазах элементов конструкции и закрываются маскировочными
вкладышами. Все зажимы маркированы четкими символами заземления.
Примененный способ заземления кросса полностью гарантирует правильное действие
защитных устройств и безопасное обслуживание.
Нижнюю часть кросса предохраняет от механических повреждений защитная перегородка. |

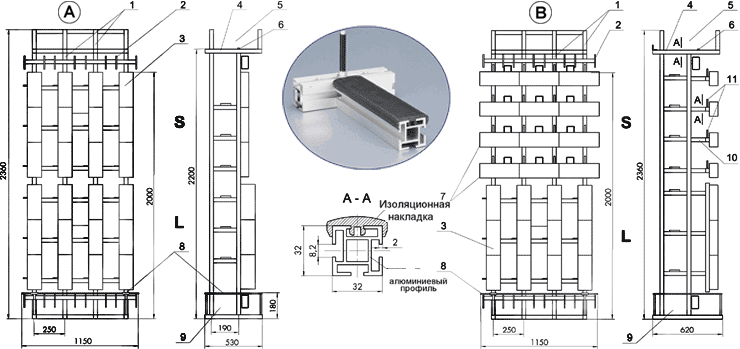

ПРИСТЕННЫЕ
ОДНОСТОРОННИЕ КРОСЫ ТИПА STP-A1-AT
|
А -
Кросс пристенный вертикально (L)- вертикальный (S)
B - Кросс пристенный вертикально
(L) - горизонтальный
L - линейная сторона
S - стационная сторона |
1 - вертикальные
модули
2 - кроссовые зажимы (очка)
3 - наборы плинтов
4 - кабельрост
5 - верхний кабельный короб
6 - зажим заземления |
7 - горизонтальные
модули
8 - защищающая перегородка
9 - нижний кабельный короб
10 - кронштейн
11 - ограничитель |
|

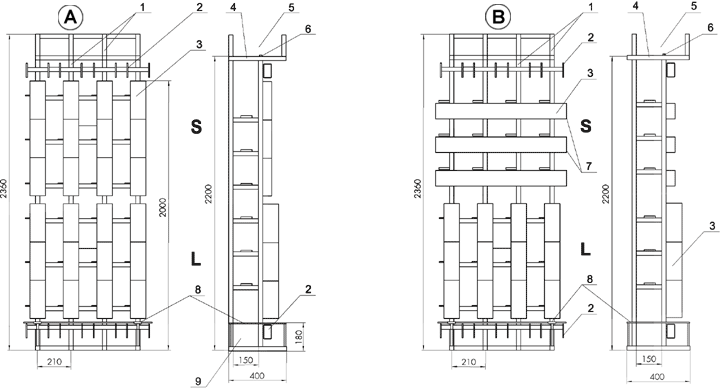

ПРИСТЕННЫЕ
КРОССЫ ТИПА STP-A1-AT С УМЕНЬШЕННЫМИ РАЗМЕРАМИ
В этих кроссах уменьшены расстояния между вертикальными модулями (210
мм) и глубина несущей конструкции. |
 |
А -
Кросс пристенный вертикально (L)- вертикальный (S)
B - Кросс пристенный вертикально
(L) - горизонтальный
L - линейная сторона
S - стационная сторона |
1 - вертикальные
модули
2 - кроссовые зажимы (очка)
3 - наборы плинтов
4 - кабельрост
5 - верхний кабельный короб |
6 - зажим заземлени
7 - горизонтальные модули
8- защищающая перегородка
9 - нижний кабельный короб
|
|

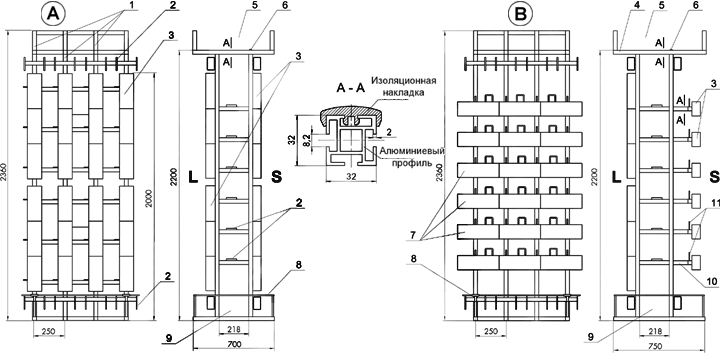

СВОБОДНОСТОЯЩИЕ
ДВУХСТОРОННИЕ КРОССЫ ТИПА STP-A2-AT |
 |
А
- Кросс настенный вертикально (L) вертикальный (S)
В - Кросс настенный вертикально
(L)
горизонтальный (S)
C - Кросс настенный вертикальный
типа STP-A1n-AT
L - линейная сторона
S - стационная сторона |
1
- вертикальные модули
2 - кроссовые зажимы (очка)
3 - наборы плинтов
4 - кабельрост
5 - верхний кабельный короб
6 - зажим заземления |
7
- горизонтальные модули
8 - защищающая перегородка
9 - нижний кабельный короб
10 - кронштейн
11 - ограничитель |

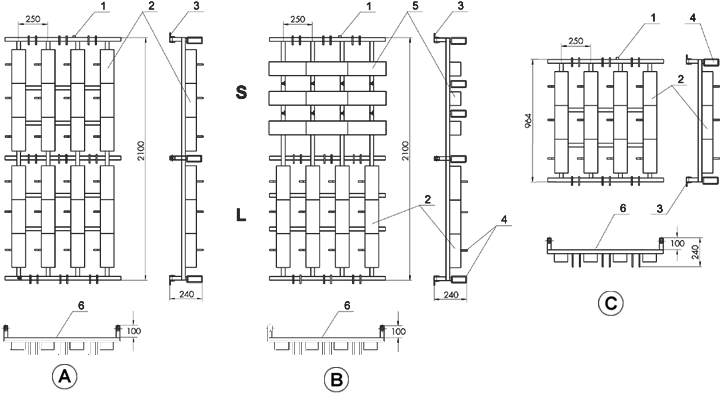

НАСТЕННЫЕ
КРОССЫ |
 |
A -
Кросс настенный вертикально (L)- вертикальный (S) типа STP-A1N-AT
B - вертикальный (L)- горизонтальный
(S) типа STP-A1N-AT
C - Кросс настенный вертикальный
типа STP-A1n-AT
L - линейная сторона
S - стационная сторона |
1 - зажим заземления
2 - наборы плинтов по вертикальной системе
3 - зажим крепления кросса к стене
4 - кроссовые зажимы (ушки)
5 - наборы плинтов по горизонтальной
системе
6 - конструкция |
ПЛИНТЫ И НАБОРЫ ПЛИНТОВ
|
В кроссах применяются 10- и 8-парные плинты с размыкаемыми контактами серии LKM .
Плинты могут применяться для всех типов кабелей и проводов с медными однопроводными
жилами диаметром от 0,4 до 0,8 мм с термопластической изоляцией диаметром
до 1,5 мм. |
Подключение проводов осуществляется путем вжатия их, не сннимая изоляции,
в отдельные щелевые зажимы плинта с помощью специального монтажного инструмента.
Внути плинта имеются размыкаемые контакты, которые обеспечивают
разрыв цепей с помощью разъединительных вилок, или выполнение замеров при использовании
измерительного шнура.
В состав комплектного набора плинтов
входят:
• консоль для крепления
плинтов
• дистанционная планка
для разводки проводов
• плинты
• цифровые маркеры
• этикетка
• стяжки
• планка для крепления
консоли |
Измерительные шнуры с одно- и двухсторонними вилками со второго конца
оконцеваны четырымя штекерами или гнёздами. Соединительные шнуры
имеют на обоих концах двухсторонние вилки.
Контакты вилок покрыты золотом или сплавом никелия и палладия. Ресурс
контактов долгий; они выдерживают выше десять тысячей включений при сохранении
требований Заводского Стандарта TP S.A.
Длина измерительных и соединительных шнуров изменяется от 0,5 до 6 метров
(по желанию Потребителей могут поставляться более длинные).
Плинты и наборы плинтов имеют сертификаты Министра Связи № 670/94 и 671/94
и соответствуют требованиям ZN-86/ TP S.A. - 034 и ZN-96/TP S.A.
-032.
Подробное описание плинтов и наборов плинтов и инструкция по сборке
представлены в проспекте «Плинты и наборы плинтов». |
|
ЗАЩИТА
ОТ ПЕРЕНАПРЯЖЕНИЙ И СВЕРХТОКОВ |
Система защиты обеспечивает эффективное предохранение людей и устройств
от вредного воздействия перенапряжений и сверхтоков, индуцируемых при атмосферных
разрядах, от коротких замыканий в энергетических линиях или вызванных гальваническим
коротким замыканием.
Первичная защита от перенапряжений заключается в применении трехэлектродного
газонаполненного разрядника с термическим якорем, который в случае перегрева
разрядника замыкает накоротко жилы защищаемой линии до земли. Появляющееся
за первичной защитой остаточное напряжение, блокируется вторичной защитой,
состоящей из трех поперечно включенных варисторов.
Защиту от сверхтоков обеспечивают термисторы с положительным температурным
коэффицентом активного сопротивления (PTC) , работающие как автоматический
электрический предохранитель с автоматическим возвратом в первичное состояние
после прекращения опасности.
Agmar-Telecom предлагает 5 типов защитных устройств. Наиболее эффективными
по эксплуатационным соображениям по мнению специалистов (потребителей)
являются 2-ступенчатые защитные устройства от перенапряжений и сверхтоков, автоматически
регенирующиеся, обозначенные символом ONP-2. |
Размыкаемый характер плинтов обеспечивает соединение отдельных защитных
устройств с каждой парой разъемных контактов.
Защитные устройства в плинте соединены с заземляющей планкой посредством
кассеты защитного устройства, помещенной на боковых стенках набора плинтов.
Кассета приспособлена к защите каждой пары контактов. Преимуществом
этой конструкции является возможность быстрой замены поврежденного защитного
устройства и применение в одной кассете разных типов защит согласно фактическим
потребностям.
Представленная система защиты состоит из шести элементов, четыре из которых
(А и С) образуют две ступени защиты от перенапряжений и разделяющих ее
токовых защит (В), которыми являются саморегенерирующиеся термисторы с
положительным температурным коэффициентом активного сопротивления (PTC). |
 |
|

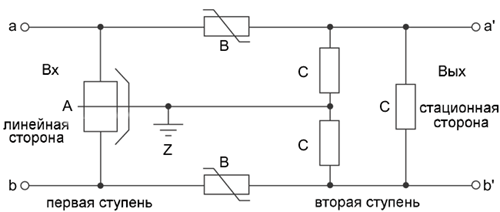

Электрическая схема
2-ступенчатого защитного устройства от перенапряжений и сверхтоков |
|
 |
А
- Защитное устройство 3-х электродное с термическим якорем
В- Саморегенерирующиеся защиты от
сверхтоков - термистор с положительным температурным коэффициентом активного
сопротивления (PTC)
С - окисный варистор
Z - заземление
а - а', Ь - Ь' - проводящие дорожки
платы защитного устройства для одной пары |
|
ТИПЫ
ЗАЩИТНЫХ УСТРОЙСТВ |
ТИП ON1
 |
ТИП ON2
 |
1-ступень |
|
1-ступень |
2-ступень |
Защита от перенапряжения
одноступенчатая одноступенчатое устройство защиты от повышенного напряжения
ON1:
- газонаполненный трехэлектродный
разрядник с термическим якорем. |
|
Защита от перенапряжения
двухступенчатая двухступенчатое устройство защиты от повышенного напряжения
ON2
- газонаполненный трехэлектродный
разрядник с термическим якорем
- окисные варисторы. |
|
ТИП
OP
 |
ТИП ONP1
 |
Защита от сверхтоков -
токовое защитное устройство OP:
- термисторы с положительным
температурным коэффициентом сопротивления (PTC) |
|
1-ступень |
|
Защита от перенапряжения
и сверхтоков одноступенчатая - одноступенчатое устройство защиты от повышенных
напряжения и токов ONP1:
- газонаполненный трехэлектродный
разрядник с термическим якорем
- термисторы РТС. |
|
ТИП
ONP2
 |
Защита от перенапряжения
и сверхтоков двухступенчатая - двухступенчатое устройство защиты от повышенных
напряжения и тока ONP2:
- газонаполненный
трехэлектродный разрядник с термическим якорем
- окисные варисторы
- термисторы РТС |
|
1-ступень |
2-ступень |
Таблица обозначений
защитных устройств
|
№ поз . |
Наименование защитных
устройств |
Обозначение защитных устройств |
1.
2.
3.
4.
5. |
От сверхтоков
Одноступенчатое от перенапряжений
Двухступенчатое от перенапряжений
Одноступенчатое от перенапряжений
и сверхтоков
Двухступенчатое от перенапряжений
и сверхтоков |
OP
ON1
ON2
ONP1
ONP2 |
|
 |
В
защитных устройствах наиболее часто используются следующие элементы:
1. Разрядник 3-электродный газонаполненный
с термическим якорем фирмы Siemens тип T83-A230xF4.
2. Окисные варисторы типа VP250L5(7)B
с номинальным напряжением 250В, отечественного производства.
3. Токовая защита - термистор
PTC, PolySwitch тип TR 250 145 фирмы Raychem. |
 |
*) Могут тоже поставляться защитные устройства
с газонаполненными разрядниками с прочностью к току 5 кА (8/20 мкс) и динамическим
напряжением срабатывания ниже 450 В или 800 В. |
|
 |
Защитные
устройства имеют сертификат Министерства Связи № 529/95, а их параметры соответствуют
требованиям стандартов ZN-96/TP S.A.- 036 и ZN - 96/TP S.A.- 034. |
 |
