ПЛИНТЫ И НАБОРЫ ПЛИНТОВ
серии LKM

ВРЕЗНЫЕ РАЗМЫКАЕМЫЕ ПЛИНТЫ
          10- и 8- парные врезные размыкаемые плинты типа LKM изтотавливаются в уплотненном и неуплотненном вариантах.
          Уплотненные плинты заполнены с двух сторон силиконовым гелем. Дополнительно на верхние бортики такого плинта могут устанавливаться крышки, также заполненные гелем.

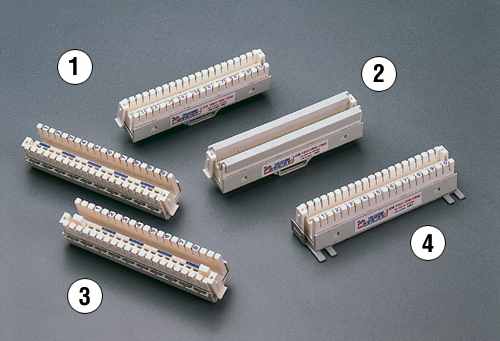

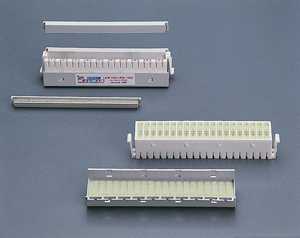

  1. Десятипарные плинты с вертикальной и горизонтальной нумерацией

2. Десятипарный уплотненный плинт с крышками

3. Восьмипарный плинт

4. Плинт с планкой для «плоского» монтажа
Плинт 10-парный неуплотненный
Плинт 10-парный уплотненный
Плинт 10-парный неуплотненный, для "плоского" монтажа
Плинт 10-парный уплотненный, для "плоского" монтажа
Плинт 8-парный неуплотненный
Плинт 8-парный уплотненный 		 LKM10U2-R-1001
LKM10U2-RW-1002
LKM10U2-R-1001P
LKM10U2-RW-1002P
LKM8U2-R-1001
LKM8U2-RW-1002


           Все плинты предназначены для работы с медными проводами в изоляции с диаметром жилы от 0,4 до 0,8 мм и полным диаметром провода с изоляцией до 1,5 мм.
         Подключение проводов осуществляется путем вжатия их, не снимая изоляции, в отдельный врезной контакт плинта с помощью специального монтажного инструмента, в рукоятке которого находится толкатель (1), (2) с ножом для обрезки излишков проводов, крючек (5) для вытягивания проводов и вынимания защитных устройств, а также рычаг (4) для поднимания сцепных защелок плинта. Нож фиксируется путем поворота фиксатора (3) на 90°.
  Монтажный инструмент с нормальным (1) и удлинненным (2) толкателем:
3 - фиксатор
4 - рычаг для поднимания сцепных защелок колодки
5 - крючок для вытягивания проводов и защитных устойств

          Во избежание ошибок при подключении проводов облицовка рукоятки инструмента со стороны ножа окрашена в красный цвет.

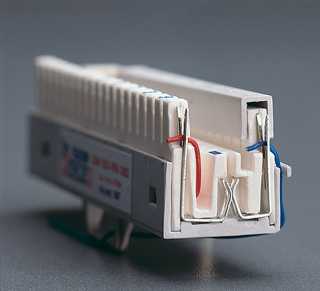

            В центральной части плинта имеются разъемные контакты, которые обеспечивают разрыв нужной цепи разъединительной вилкой или используются  для произведение измерения параметров линии в одну или другую сторону. К каждой паре разъемных контактов можно подключит отдельные защитные устройства (разрядники), заземленные общей кассетой.

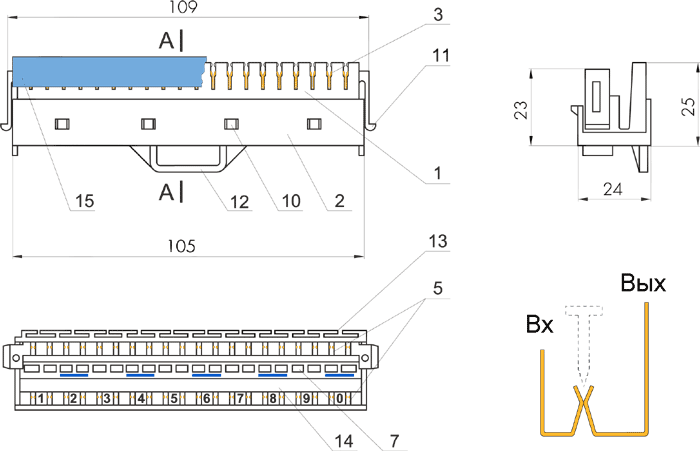

          Корпус (1) и основание (2) плинта изготовлены из невоспламеняющегося поликарбоната РВТ (группа V0), отличающегося хорошими механическими и изоляционными свойствами. В гнездах корпуса установлены врезные контакты (3), изготовленные из упругой фосфористой бронзы, гальванически покрытые двойным защитным слоем сплава никеля и олова толщиной болеее 8 мкм. Каждый элемент контакта имеет V-образный зажим (4). Вершины зажимов находятся в вырезах корпуса плинта (5). Два противоложных элемента контакта образуют общий разъемный контакт (6), доступный через отверстие (7) в центральной части корпуса колодки.
1. корпус
2. основание
3. врезные контакты
4. V-образный зажим
5. вырезы в корпусе		  6. разъемный контакт
 7. отверстия для вилок и защитных устройств
 8. зажимные выступы в корпусе
 9. провода
10. пружинные защелки		 11. сцепные защелки
12. ушко
13. направляющие
14. паз для выходящих проводов
15. крышки
          В гребенчатых вырезах (5) корпуса плинта имеются зажимы (8), которые удерживают провода с изоляцией (9) таким образом, чтобы уменьшить напряжения в месте контакта медной проволоки и врезного контакта (3). Эти выступы также облегчают установку монтажного инструмента.
          Верхний бортик корпуса плинта со стороны выхода Вых (Wy) с целью упорядочения пар обозначается цифрами от 1 до 10 или от 0 до 9, а каждая пара отверстий (7) с разъемными контактами выделяется толстой штриховой линией.
          Корпус и основание прочно соединены с помощью восьми сцепных защелок.
          На обоих концах плинта имеются эластичные сцепные защелки (11), предназначенные для крепления плинта к опоре (консоли). Кроме того, плинт имеет большое ушко (12) и десять направляющих (13), предназначенных для удерживания входящих проводов, а также паз (14) - для выходящих проводов.

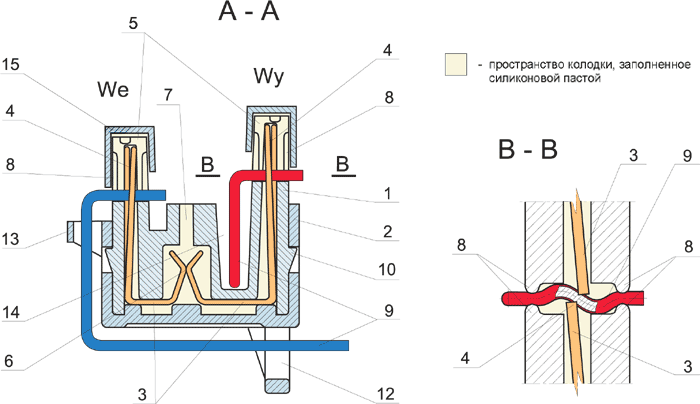

Сечение врезного плинта

НАБОРЫ ПЛИНТОВ
          Плинты образуют наборы плинтов различной емкости. На общей опоре, изготовленной из композитного материала - поликарбоната со стекловолокном - расположено определенное количество плинтов.
          Существует возможность производства наборов плинтов типа ZKM произвольной емкости, кратной десяти, путем крепления необходимого количества плинтов на общей опоре.
          В нижней части опоры имеются планки для крепления набора на несущей конструкции или на стене, а также отверстия для крепления кабеля и разводки проводов. После установки плинтов на опоре образуется под ними остается просторный канал, обеспечивающий свободную укладку пучков кабельных жил.

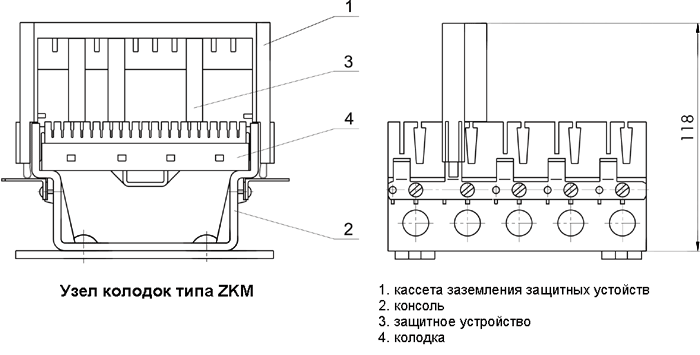

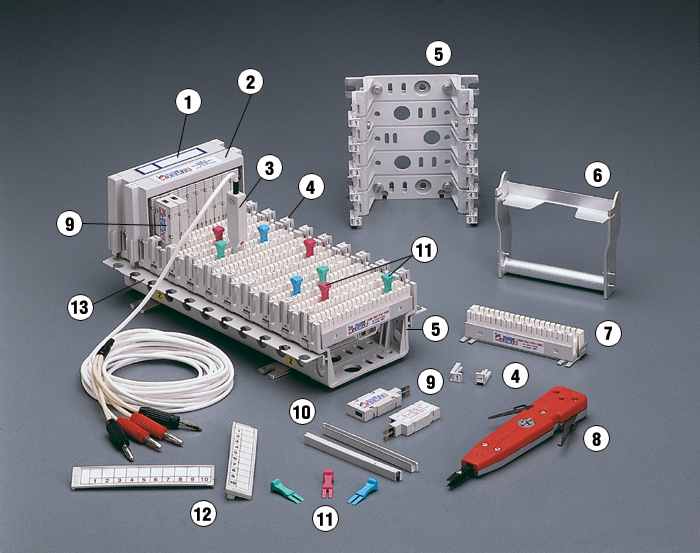

Набор плинтов  типа ZKM
1. информационная табличка TO-1
2. кассета заземления защитных устройств KO-10p
3. измерительная двухсторонняя вилка WP-AB c измеритель- ным шнуром
4. цифровые маркеры плинтов
5. опора (консоль)
6. дистанционная рамка		 7. плинт с планкой для «плоского» монтажа
8. монтажный инструмент
9. защитное устройство (разрядник)
10. крышки, заполненные силиконовой пастой (гелем)
11. разъединительные вилки
12. информационная планка TO
13. дистанционная планка
          Нумерация плинтов осуществляется с помощью маркеров, которые вставляются в выступы опоры. Маркеры одновременно служат в качестве направляющих для кассет заземления защитных устройств.
          Данные набора плинтов записываются на этикетке, расположенной на дополнительном сегменте опоры. С целью упорядочения разводимых проводов в больших наборах плинтов применяются дистанционные планки, иготавливаемые из поликарбоната.
          Дополнительным оборудованием наборов плинтов являются разъединительные вилки (заглушки), измерительные шнуры, монтажные дистанционные рамки, а также защитные устройства и кассеты заземления защитных устройств. Плинты и наборы плинтов применяются для расшивки местных телекомуникационных кабелей - в коробках, кабельных шкафах, распределительных колонках, а также для оборудования кроссов. Они могут применяться для всех типов кабелей и проводов с однопроводными жилами.


ГЕРМЕТИЗАЦИЯ ПЛИНТОВ
          Во избежание вредного влияния атмосферы и загрязнений окружающей среды плинты могут заполняться с двух сторон силиконовым гелем, а места врезных контактов  - дополнительно защищаться крышками, также заполненными гелем.
          Гель представляет собой безцветную частично прозрачную смесь. Он обладает высокой химической стойкостью к действию водных рвстворов кислот, щелочей, солей, соединений серы, аммиака и сильных окислителей. Имеет хорошие диэлектрические свойства, которые практически не изменяются с изменением температуры, частоты тока и влажности воздуха. Гель уменьшает гидрофильность поверхности и адгезию частиц пыли или осаживание соли, благодаря чему его применение предохраняет электрические цепи от коротких замыканий, утечки тока, искрения, образования электрической дуги.

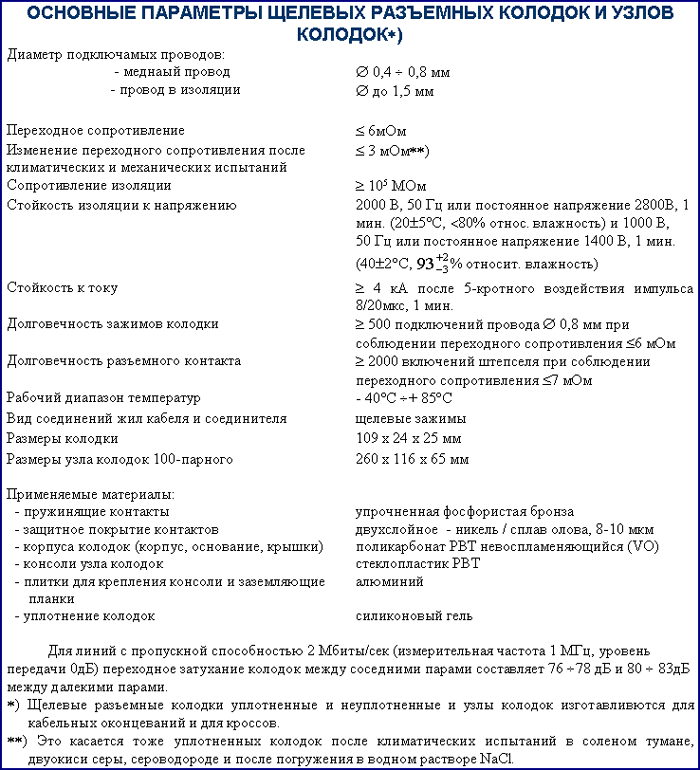

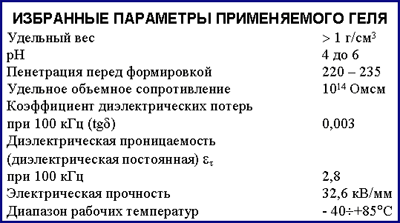

         Гель, применяемый Agmar-Telecom, выдержал испытания в эксплуатационных условиях. Его качество оценивается путем замера избранных параметров, перечисленных в таблице. Эффективность уплотнения плинтов проверяется путем  испытаний на стойкость к условиям окружающей среды и проверки на стойкость к влажной жаре согласно польскому стандарту (PN).
        После всех испытаний производятся измерения сопротивления изоляции и изменения переходного сопротивления на соответствие требованиям  TP S.A.
 СБОРКА НАБОРА ПЛИНТОВ
        Опоры плинтов обеспечивают ввод кабеля в набор плинтов в разных вариантах, представленных на схеме.

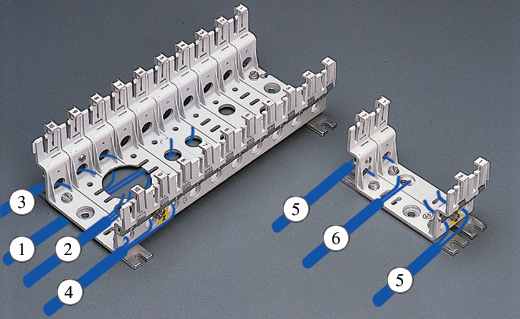

Разные возможности ввода кабелей
         В шкафу или коробке обычно более пригоден вариант (1) или (2). Для наборов плинтов, прикрепленных на стену - варианты (2), (3) или (4), а для малых наборов (10, 20 пар) более полезными могут быть варианты (5) или (6).
          В зависимости от потребности и избранного варианта кабель может крепиться к несущей конструкции, основанию опоры набора плинтов или с боку к опоре набора плинтов. Для этого к каждому узлу прикладывается крепежный хомут.
Подключение жил кабеля и соединительных проводов к зажимам плинта
         Подключение выполняется с последнего (нижайшего) плинта.
         В большое ушко внизу плинта ввести надлежащий пучок жил (10 пар) и удерживать их таким образом, чтобы плинт стоял свободно, без напряжений. Затем поместить плинт в требуемый сегмент опоры. Крепление плинта осуществляется путем параллельного вжимания плинта до момента срабатывания обеих защелок. Затем из пучка жил брать очередно четверки жил согласно с обозначением в кабеле и укладывать внизу плинта. После чего перегибом на 90° через край плинта подвести провода к соответствующим парам контактов (см. чертеж). В этом положении, придерживая четверку одной рукой, второй следует выбирать очередно жилы четверки, вводить их в открытые направляющие и изгибать на соответствующей щели в гребенке плинта со стороны входа Вх (We). Толкатель монтажного инструмента следует установить на жилу, ножом в направлении излишка жилы (красная облицовка рукоятки), перпендикулярно к плинту, и нажать инструмент с таким усилием, чтобы забить жилу до конца щели и отрезать ее конец ножом инструмента.
          После подключения всех жил к плинту проверяется крепление кажой, правильность укладки и вжатие. При необходимости произвести нужны исправления.
          Таким же образом продключаются жилы кабеля к следующим плинтам набора, заканчивая на первом плинте.

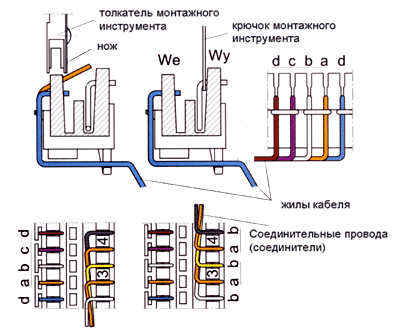

 Схема ввода и подключения кабелей		           Кроссировочные провода (соединители) Вых (Wy), свитые в пары, можно вводить с левой или правой стороны набора, начиная с пары зажимов наиболее удаленной от стороны ввода кабелей.
          Пару проводов следует ввести через открытую продольную прорезь в стенке опоры в паз плинта у гребенки выходной стороны Вых (Wy). Ннапротив наиболее удаленной пары зажимов изгогнуть провода (малым радиусом изгиба) на 90° и загибом опустить до дна канала, после чего каждый провод ввести путем загиба на 90° во вход соответствующей щели. Обращать внимание, если это важно, на очередность жил: a,b.
          Установить толкатель монтажного инструмента на проводе, ножом в направлении излишка провода и перпендикулярно к плинту. После чего сильным нажимом забить провод  в контакт и отрезать излишние концы провода.

           К следующим парам зажимов подключать провода таким же образом. По необходимости часть пар проводников можно вводить с одной, а остальные пары со другой стороны плинта.
          Замену проводов осуществляют путем вытягивания «старого» провода из канала плинта крючком монтажного инструмента и подключения «нового» по вышеуказанному методу.
          Плинты и наборы плинтов серии LKM/ZKM с элементами защиты сертифицированы в Украине в системе УкрСЕПРО.
