ПЛИНТЫ И НАБОРЫ ПЛИНТОВ
СЕРИИ KL- 2000

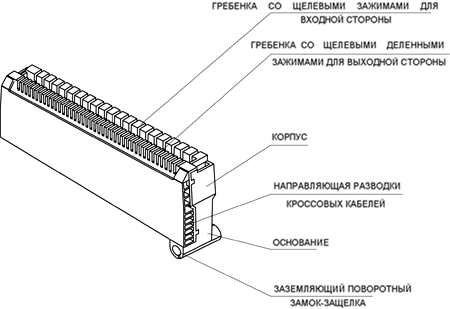

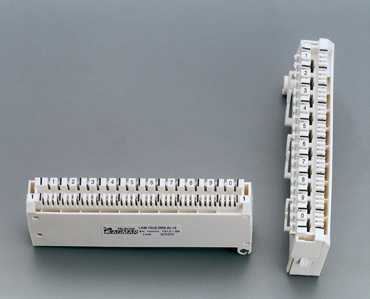

плинты
          Врезные размыкаемые десятипарные плинты серии  KL 2000 изготавливаются в версиях: уплотненной и неуплотненной. Плинты пронумерованы от 1 до 10 (либо от 0 до 9) техникой печати с помощью тампона (по требованию потребителей нумерация может выполняться любым другим образом).
          Входная сторона обеспечивает многократное присоединение проводов с диаметром жил 0,4 - 0.8 мм и диаметром изоляции до 1.2 мм. Выходная сторона обеспечивает разветвительное присоединение проводов с диаметром жил 0.4 - 0.8 мм и диаметром изоляции до 1.2 мм.
          Подсоединение проводов производится путем их вжатия, не снимая изоляции, в отдельный врезной контакт с помощью монтажного инструмента, оборудованного толкателем с ножом для обреза лишних концов проводов. В момент кроссировки инструмент выдает характерный щелчок. Нож можно отключать фиксатором. Рукоятка инструмента снабжена крючком для вытягивания проводов.
          Плинт изготавливаются из невоспламеняющегося полиэфира (степень горючести UL-94 - V0) с низкой намокаемостью и низким содержанием летучих веществ.
          Контакты плинта изготавливаются из фосфористой бронзы с последующим двухслойным  покрытием никелем  3 - 5 мкм и сплавом олова 4 - 8 мкм.

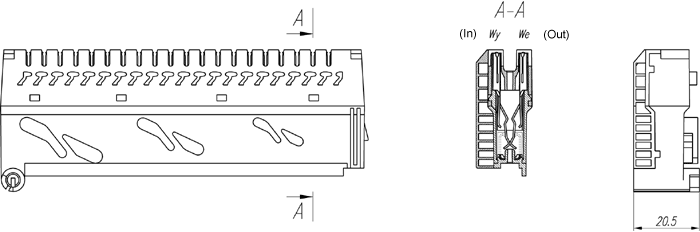

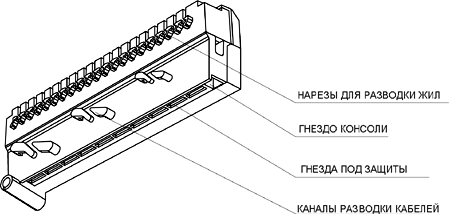

           В верхней части плинта выполнены 10-парные гребенки с врезными контактами со стационной стороны и 20-парные гребенки с врезными контактами с  линейеой стороны, а также имеется 10 гнезд (контактных групп) для подсоединения измерительного шнура или установки разъединительной вилки (заглушки).
          В нижней части плинта имеются гнезда для установки защитных устройств. Доступ к защитным устройствам обеспечивает поворотная несущая конструкция плинта. Каждое защитное устройство заземляется в момент вжатия в соответвующее гнездо плинта. Заземление осуществляется посредством шины заземления, установленной внутри корпуса плинта.




           Со стороны ввода на корпусе плинта имеются ушка, облегчающие фиксацию подключаемых проводов. Со стороны вывода плинт оборудован направляющими разводки кроссовых проводов.
          Установка защитных устройств в нижней части плинта обеспечивает произведение замеров с использованием измерительного шнура без необходимости вынимания защитных устройств. Подключение шнура вызывает отключение защитного устройства и обеспечивает безперебойный замер цепи входной и выходной сторон.
          Отключение отдельной пары производится путем установки разъединительной вилки (заглушки).


          В гребенчатых вырезах корпуса плинта имеются зажимы, которые удерживают провода с изоляцией, чтобы уменьшить напряжения в месте контакта медной проволоки и врезного контакта. Эти выступы облегчают также установку монтажного инструмента.
          Верхний бортик корпуса плинта со стороны выхода (Wy) с целью упорядочения пар обозначается очередными цифрами (от 1 до 10 или по другому), а каждая пара отверстий с размыкаемыми контактами выделяется толстой штриховой линией.
          Корпус и основание прочно соединены с помощью восьми сцепных защелок.
          На обоих концах плинта имеются эластичные сцепные защелки, предназначенные для крепления плинта к опоре. Кроме того, колодка имеет большое ушко и десять направляющих, предназначенных для удерживания входящих проводов, а также пазы, предназначенные для выходящих проводов.



НАБОРЫ ПЛИНТОВ
          Плинт устанавливается на специальном заземляющем сборочном  канале (рамке), изготовленном из нержавеющей стали. На рамке расположены две заземляющих клемы, предназначенные для подключения заземления. Способ установки плинта в рамке обеспечивает его поворот в плоскости, перпендикулярной к торцу колодки. Это облегчает доступ к кабелям, установку или замену защитных устройств. Заземляющая сборочная рамка оборудована направляющими кроссовых кабелей и имеет ряд отверстий для ввода кабелей.
          Поворотный замок-защелка с подпружиненным контактом обеспечивает надежное заземление в любом положении плинта.
          Плинты образуют наборы плинтов разной емкости.
          Базовыми являются наборы плинтов  емкостью от 10 до 100 пар (по требованию потребителя можно выполнять наборы другой емкости).

Опоры (рамки) наборов плинтов
серии KL 2000

Маркировка набора
Число пар
Размер А (мм)
KL 010
KL 020
KL 030
KL 040
KL 050
KL 060
KL 070
KL 080
KL 090
KL 100
KL 130*
KL 160**
10
20
30
40
50
60
70
80
90
100
128
128
21
42
63
84
105
126
147
168
189
210
273
336
* - набор с десятипарными плинтами
** - набор с восьмипарными плинтами

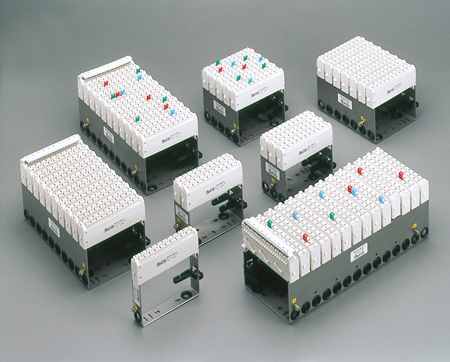

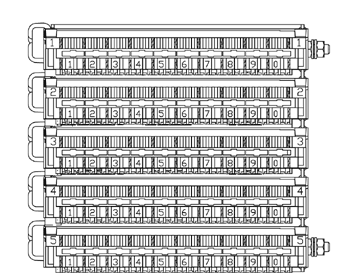

Наборы плинтов (рамки)
серии  KL 2000
          Плинты и наборы плинтов серии KL 2000 применяются при расшивке местных телекомуникационных кабелей - в коробках и кабельных шкафах, распределительных колонках, а также предназначены для оборудования кроссов.

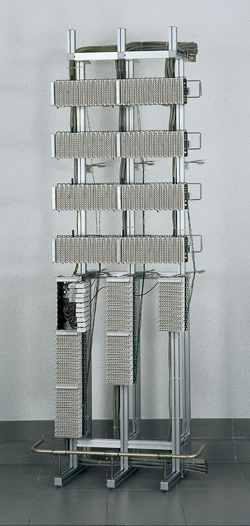

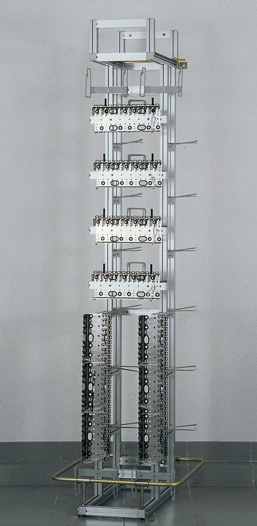

Пристенные кроссы с наборами плинтов серии KL 2000

 ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЙ И СВЕРХТОКОВ

          Элементы защиты обеспечивают эффективное предохранение людей и устройств от вредного воздействия перенапряжений и сверхтоков, индуцируемых во время атмосферных разрядов, коротких замыканий в энергетических сетях или вызванных гальваническим коротким замыканием.
          Первичная защита от перенапряжения заключается в применении трехэлектородного газонаполненного разрядника с термическим якорем, который в случае перегрева разрядника замыкает накоротко на землю жилы защищаемой цепи.
          Проходящее первичную защиту напряжение импульсных перегрузок блокируется вторичной защитой, состоящей из трех поперечно включенных варисторов.

          Защиту от сверхтоков обеспечивают термисторы с положительным  температурным коэффициентом сопротивления (PTC) , работающие в качестве токового предохранителя с автоматическим  возвратом в исходное положение после прекращения перегрузки.

          Agmar-Telecom предлагает пять типов защитных устройств. Наиболее эффективными по эксплуатационным соображениям являются 2-ступенчатые автоматические восстановливаемые защитные устройства от перенапряжений и сверхтоков, обозначенные символом
ONP-2. Рамыкаемый характер врезных плинтов обеспечивает соединение отдельных защитных устройств с каждой парой размыкаемых контактов.

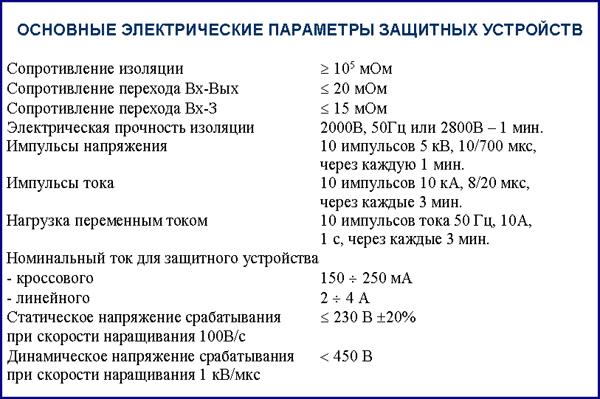

 ТИПЫ ЗАЩИТНЫХ УСТРОЙСТВ
ТИП ON1-KL
1-ступень
Защита от перенапряжения одноступенчатая - одноступенчатое устройство защиты от повышенного напряжения ON1-KL:
- газонаполненный трехэлектродный разрядник с термическим якорем.
ТИП ON2-KL
1-ступень 2-ступень
Защита от перенапряжения двухступенчатая - двухступенчатое устройство защиты от повышенного напряжения  ON2-KL
- газонаполненный трехэлектродный разрядник с термическим якорем
-  окисные варисторы.

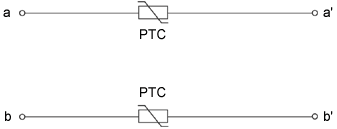

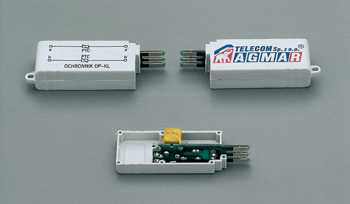

ТИП OP-KL
Защита от сверхтоков - токовое защитное устройство  OP-KL:
- термисторы с положительным  температурным коэффициентом сопротивления (PTC)

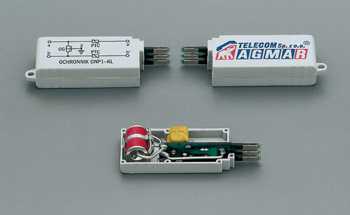

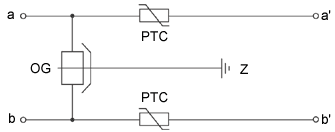

ТИП ONP1-KL
1-ступень
Защита от перенапряжения и сверхтоков одноступенчатая - одноступенчатое устройство защиты от повышенных напряжения и токов  ONP1-KL:
- газонаполненный трехэлектродный разрядник с термическим якорем
- термисторы РТС.

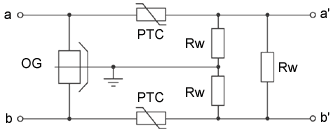

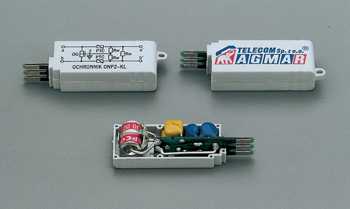

ТИП ONP2-KL
1-ступень 2-ступень
Защита от перенапряжения и сверхтоков двухступенчатая - двухступенчатое устройство защиты от повышенных напряжения и тока ONP2-KL:
- газонаполненный трехэлектродный разрядник с термическим якорем
- окисные варисторы
- термисторы РТС

 Таблица обозначений защитных устройств
№ поз . Наименование защитных устройств  Обозначение защитных устройств
1.
2.
3.
4.
5.		 От сверхтоков
Одноступенчатое от перенапряжений
Двухступенчатое от перенапряжений
Одноступенчатое от перенапряжений и сверхтоков
Двухступенчатое от перенапряжений и сверхтоков 		 OP-KL
ON1-KL
ON2-KL
ONP1-KL
ONP2-KL

          Данные, касающиеся набора плинтов, записываются на откидной информационной планке, расположенной на первом плинте каждого набора.
          Дополнительным оборудованием наборов плинтов являются разъединительной вилки (заглушки), измерительные и соединительные шнуры, защитные устройства и уплотнительные крышки.
Набор плинтов серии  KL2000 с оборудованием

1 .Информационная  планка TO-KL1

2. Двухсторонняя 4-ёх-контактная вилка WP-KL с измерительным шнуром

3. Опора (рамка)

4. Монтажный инструмент

5. Защитное устройство

6. Разъединительные вилки (заглушки)


          Плинты и наборы плинтов серии KL-2000  с элементами защиты сертифицированы в Украине в системе УкрСЕПРО.
