YAK-46

ЦИФРОВЫЕ 8-парные ЭКРАНИРОВАННЫЕ ПЛИНТЫ YAK-46 & 46WG

   Новое поколение 8-парных экранированных размыкаемых плинтов YAK-46 и YAK-46WG фирмы Kunt представляет собой кроссовое оборудование повышенной емкости для цифровых линий, в т. ч. для потоков Е1.
   Эти многоцелевые плинты обеспечивают простое, надежное и высококачественное использование на телекоммуникационных сетях, в распределительных пунктах и АТС.
   Уникальная конструкция плинтов YAK-46 и YAK-46WG обеспечивает совместимость их как со стандартными монтажными рамами (хомутами), так и с монтажными рамами высокой плотности

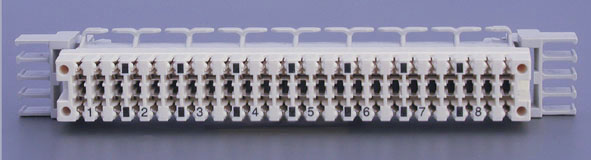

YAK-46 .
   На каждую пару в плинте имеется отдельный "S"-контакт (abs) для обеспечения индивидуального экранирования (заземления) каждой пары.

   Плинты этого типа занимают на 30% меньше места, чем обычные плинты. Следовательно, емкость распределительных шкафов может быть увеличена с 1200 пар до 1600 пар или с 2400 пар до 3200 пар.

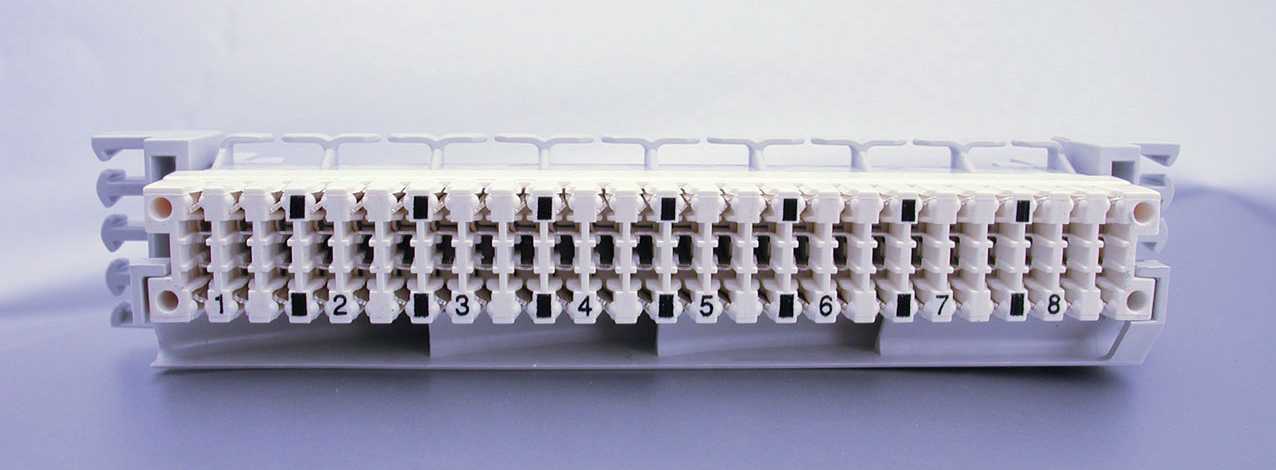

   Плинт YAK-46WG имеет внешние направляющие каналы, позволяющие легко подводить провода к врезным контактам. YAK-46WG

Yak-71S-100-65    Защита от перенапряжения и перегрузки по току обеспечивается с помощью однопарных 3-х и 5-ти точечных абонентских защитных устройств.

    Отличительные характеристики
   - CAT5 в соответствии с DIN EN 50173
   - Удобная установка и подключение
   - Обрезка излишка провода с помощью лезвия на плинте, а не монтажным инструментом
   - 100% совместимость с монтажными рамами (хомутами) LSA-Plus^®, SID^® и NT^® высокой плотности
   - 100% совместимость с монтажным инструментом SID^®
   - Встроенные экранирующие (заземляющие) "S"-контакты для каждой пары
   - Высокая плотность: шаг плинтов -17.5 мм (только для Yak-46)

Техническая информация:
Материал корпуса	Самозатухающий термопластик
Материал контактов	Специальный высокопрочный латунный сплав с антикоррозийнным покрытием.
Заземляющая шина	Высокопрочная фосфористая бронза с антикоррозийнным покрытием.
Диаметр подключаемой медной жилы	0,35 - 0,80 мм
Максимальный диаметр провода с изоляцией	1,60 мм
Температурный диапазон (IEC 68-2-14-NA)	от -40ºC до + 70ºC
Срок службы	Минимум 250 циклов подключения-отключения (IEC 60 512-5-9a)
Передача данных	CAT 5 согласно EN 50173
Электрические характеристики:
Контактное сопротивление (IEC 60 512-2-2)	<= 2,5 мОм (<= 1 мОм; ASTM B539-96)
Электрическая прочность диэлектрика (IEC 60 512-2 Тест 4a)	>= 2 KВ x 60 c.
Сопротивление изоляции (IEC 512-2 Тест 3a)	> 50 ГОм
Импульсное перенапряжение (IEC EN 60950)	>= 3,6 КВ 1,2/50мкс
Ток перегрузки (ITU T-K 12)	5кА 8/20мкс

Аксессуары к плинтам

YAK-42D Простой монтажный инструмент

Подключение проводов производится простым наложением их поверх контактов с последующим вдавливанием во врезной контакт. Провод обрезается не инструментом, а лезвием, являющимся частью контакта. Такая технология не требует периодической заточки режущего узла монтажного инструмента, а позволяет применять так называемый простой (одноразовый) монтажный инструмент, который может использоваться до 400 раз для подключения кабеля диаметром не более 0,8 мм. Материал изготовления - полиамид. Применяется для плинтов Yak-40/41, Yak-46/46WG. На набор из десяти плинтов поставляется один простой монтажный инструмент.

YAK-42L Монтажный инструмент

При необходимости выполнять постоянные перекроссировки, например, на главном станционном кроссе, рекомендуется применять монтажный инструмент YAK-42L. Этот инструмент состоит из удобной пластмассовой ручки и стального толкателя. Инструмент также имеет откидной крючок, предназначенный для извлечения проводов из врезных контактов при перекроссировке. Есть модификация монтажного инструмент с укороченным толкателем - YAK-42S

   Абонентские защитные устройства применяются для эффективной защиты людей и оборудования от опасных напряжений и токов, возникающих на линиях связи.
   3-х точечное АЗУ (Yak-44D/2-3) обеспечивает кроссовую защиту от перенапряжения (грозозащиту). Корпус изготовлен из самозатухающего термопластика, конструкция защитного элемента - газоразрядника - из оксида алюминия, может быть керамической либо металлической. Газоразрядник заполнен инертным газом, не содержащим радиоизотопов.
   В 5-точечных АЗУ (Yak-44D/2-5) помимо газоразрядника имеется элемент токовой защиты - терморезистор с положительным температурным коэффициентом (PTCR).

Yak-44D/2-3 3х-точечное АЗУ Yak-44D/2-5 5ти-точечное АЗУ

YAK-43S/1-0.5-P Контрольный шнур

Контрольный шнур используется для серийных эксплуатационных измерений без перерыва связи. Контрольный шнур с одной стороны оснащен двухконтактной измерительной вилкой с контактом экрана (заземления), с другой стороны оборудован штекером экрана (заземления) и двумя гнездами для банановидных штекеров. Существует модификация соединительного шнура, оборудованного с двух сторон измерительными вилками.

Поворотная маркировочная рамка крепится к плинту с помощью специальных боковых держателей. Она предназначена для записи необходимой информации о подключенных к плинту парах проводников.

Yak-46LH-G Маркировочная рамка
