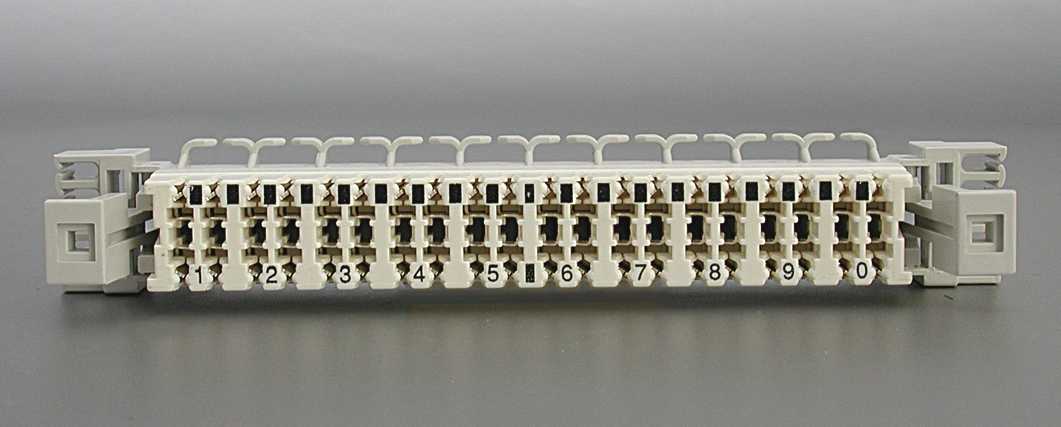

Новое поколение неразмыкаемых и размыкаемых цифровых плинтов YAK-40 и YAK-41 фирмы Kunt представляет собой кроссовое оборудование повышенной емкости для подключения медных проводов.
   Эти многоцелевые плинты обеспечивают простое, надежное и высококачественное использование на телекоммуникационных сетях, в распределительных пунктах и АТС.

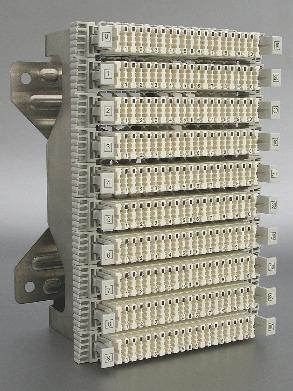

100-парный набор плинтов Yak-41

Уникальная конструкция плинтов YAK-40 и YAK-41 обеспечивает совместимость их как со стандартными монтажными рамами (хомутами), так и с монтажными рамами высокой плотности.    Плинты этого типа занимают на 30% меньше места, чем обычные плинты. Следовательно, емкость распределительных шкафов может быть увеличена с 1200 пар до 1600 пар или с 2400 пар до 3200 пар. Отличительные характеристики    - CAT5 в соответствии с DIN EN 50173    - Удобная установка и подключение    - Обрезка излишка провода с помощью лезвия на плинте, а не монтажным инструментом    - 100% совместимость с монтажными рамами (хомутами) LSA-Plus®, SID® и NT® высокой плотности    - 100% совместимость с монтажным инструментом SID®    - Простое извлечение из монтажной рамы при помощи боковых зажимов (клипсов)    - Высокая плотность: шаг плинтов -17.5 мм

Тестовый шнур YAK-43-2-PB

Плинты применяются для всех типов кабелей с медными однопроводными жилами диаметром от 0,35 до 0,8 мм и максимальным диаметром с изоляцией до 1,6 мм.    Плинты позволяют проводить двунаправленное тестирование при помощи тестового шнура, подключаемого к размыкаемому контакту.    Защита от перенапряжения и перегрузки по току обеспечивается с помощью однопарных 3-х и 5-ти точечных абонентских защитных устройств.

Техническая информация:
Материал корпуса	Самозатухающий термопластик
Материал контактов	Специальный высокопрочный латунный сплав с антикоррозийным покрытием.
Температурный диапазон (IEC 68-2-14-NA)	от -40ºC до + 70ºC
Срок службы	Минимум 250 циклов подключения-отключения
Передача данных	CAT 5 согласно EN 50173
Электрические характеристики:
Контактное сопротивление (IEC 60 512-2-2)	<= 2,5 мОм (<= 1 мОм; ASTM B539-96)
Электрическая прочность диэлектрика (IEC 512-2 Тест 4a)	>= 2 KВ x 5 мин.
Сопротивление изоляции (IEC 60 512-2 Тест 3a)	> 50 ГОм
Импульсное перенапряжение (IEC EN 60950)	>= 3,6 КВ 1б2/50мкс
Ток перегрузки (ITU T-K 12)	5кА 8/20мкс; 10кА 8/20мкс

Аксессуары к плинтам

YAK-42D Простой монтажный инструмент

Подключение проводов производится простым наложением их поверх контактов с последующим вдавливанием во врезной контакт. Провод обрезается не инструментом, а лезвием, являющимся частью контакта. Такая технология не требует периодической заточки режущего узла монтажного инструмента, а позволяет применять так называемый простой (одноразовый) монтажный инструмент, который может использоваться до 400 раз для подключения кабеля диаметром не более 0,8 мм. Материал изготовления - полиамид. Применяется для плинтов Yak-40/41. На набор из десяти плинтов поставляется один простой монтажный инструмент.

При необходимости выполнять постоянные перекроссировки, например, на главном станционном кроссе, рекомендуется применять монтажный инструмент YAK-42L. Этот инструмент состоит из удобной пластмассовой ручки и стального толкателя. Инструмент также имеет откидной крючок, предназначенный для извлечения проводов из врезных контактов при перекроссировке. Есть модификация монтажного инструмент с укороченным толкателем - YAK-42S

YAK-42L Монтажный инструмент

Yak-41DP-R Разъединительные вилки

Разъединительные вилки (вставки) устанавливаются в размыкаемый контакт требуемой пары, что позволяет отключить абонента без отсоединения проводов, тем самым повышая долговечность врезных контактов. После извлечения вилки размыкаемый контакт замыкается и связь восстанавливается. Разъединительные вилки могут быть красного (R), черного (B) и белого (W) цвета. Для маркировки на плинте требуемой пары могут применяться маркировочные вставки YAK-40MP или маркировочные колпачки YAK-40MC

Поворотная маркировочная рамка крепится к плинту с помощью специальных боковых держателей. Она предназначена для записи необходимой информации о подключенных к плинту парах проводников.

Yak-40LH-G Маркировочная рамка

Yak-40DC-100L Пылезащитная крышка

Пылезащитные крышки (колпаки) изготовлены из прозрачной пластмассы. Они применяются для защиты 100- и 110-парных боксов от пыли, загрязнения и попадания посторонних предметов. Фиксация этих крышек на плинтах осуществляется с помощью боковых выступов (зажимов). На монтажных рамах (хомутах) высокой плотности используется модификация Yak-40DC-100S.
