Продукция фирмы
Kunt ELEKTRONIK SAN. Ve TIC. A.S.


Одножильные соединители Yak-1, Yak-2, Yak-10.

    Двух- и трехжильные геленаполненные соединители с U-образным врезным (IDC) контактом применяются при прокладке новых телефонных линий и ремонте старых кабелей связи.
   С помощью этих соединителей обеспечивается надежное гидрофобное соединение 2-х или 3-х медных жил одного или разных диаметров без снятия изоляции, без прикручивания и без пайки. Для достижения надежного и качественного контакта рекомендуется применять обжимной инструмент-щипцы.
   Во время обжатия U-образный контакт вжимается в провод, прорезает изоляцию и врезается в жилу. При этом, за счет пружинящих свойств контакта, достигается большая надежность соединения.

YAK-1 - соединитель кнопочного типа с прозрачным поликарбонатным корпусом, который имеет хорошие диэлектрические характеристики и позволяет визуально контролирoвать качество соединения. Маленькие размеры YAK-1 обуславливают его идеальное использование при ремонте телефонного кабеля с помощью муфт. Он также, как и все остальные соединители этого типа, заполнен специальным гелем, препятствующим коррозии
контактов за счет предотвращения попадания на них воды и влаги, увеличивая срок службы соединения. Диаметр соединяемых жил - 0,32-0,8 мм.

YAK-2 - геленаполненный соединитель кнопочного типа. Отличительной чертой YAK-2 является то, что он имеет три отвертвия для ввода жил. С его помощью можно выполнить соединение (разветвление) электрической цепи с применением в любой комбинации 2-х (3-х) проводов с диаметром жилы от 0,4 до 0,9 мм и общим диаметром провода в изоляции до 2,1 мм. Эта модель соединителя оснащена двойным
врезным контактом.

YAK-10 - геленаполненный соединитель кнопочного типа с полипропиленовым корпусом и двойным врезным контактом. Контакт прорезает изоляцию в двух местах и прочно обхватывает проводник, создавая соединение, аналогичное паяному, для любой комбинаций двух проводников с диаметром жилы 0,4 - 0,9 мм.

Тип соединителя Тип контакта Диаметр проводника Максимальный диаметр изоляции Материал корпуса Гидрофобный заполнитель
YAK-1 0,32-0,80 mm 1,52 mm Поликарбонат есть
YAK-2 0,4-0,90 mm 1,80 mm Поликарбонат есть
YAK-10 0,4-0,90 mm 2,10 mm Полипропилен есть

   Соединители YAK-1, YAK-2 и YAK-10 сертифицированы в Украине (сертификат соответствия УкрСЕПРО № UA1.065.21376-99). Они являются аналогами двух- и трехжильных соединителей Telsplise AMP фирмы "Tyco Electronics Raychem" или соединителей UY, UR2 и UY2 фирмы "ЗМ".

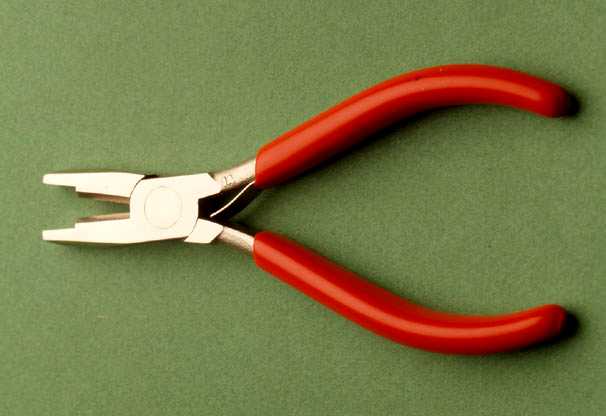

YAK-8 - обжимный инструмент-щипцы. Он применяется для обжимки соединителей YAK-1, YAK-2 и YAK-10, обеспечивающих простое, быстрое и надежное влагонепроницаемое соединение любых комбинаций проводом с медной жилой диаметром 0,32 - 0,90 мм и общим диаметром изоляции до 2,1 мм



Модульные (многожильные) соединители YAK-3, YAK-5, YAK-11, YAK-12.

YAK-3
    Все модульные соединители обеспечивают возможность тестирования пар без вскрытия модуля, без разделки изоляции и без прерывания соединений пар.
   Конструкция модульного соединителя, в зависимости от типа, рассчитана на соединение 10-ти (YAK-11), 20-ти (YAK-5) или 25-ти (YAK-3) пар проводов.
   Основным элементом модульного соединителя является
U-образный врезной контакт, который фиксирует проводник и обеспечивает контактное соединение, аналогичное паяному.
   Соединители предназначены для работы с многопарными кабелями связи с диаметром проводников 0,35 - 0,60 мм и диаметром изоляции до 1,65 мм, в любой комбинации.
   Излишняя длина изолированных проводников в процессе подключения проводников автоматически обрезается встроенными лезвиями из нержавеющей стали. Этими соединителями обеспечивается возможность организации обычных соединений пар, коммутации или временных подключений.
YAK-5
YAK-11
    Быстрым, надежным и экономичным образом YAK-12 обеспечивает возможность переключения рабочих цепей без прерывания связи.
   YAK-12 используется совместно с YAK-3, а также может подключаться к другому модульному соединителю YAK-12, обеспечивая различные варианты коммутации.
   YAK-12 обеспечивает увеличение производительности и эффективности системы, уменьшая при этом затраты.
   Компоненты системы практичны, монтаж прост и не требует длительного обучения.
   Набор инструмента YAK-4 предназначен для монтажа 10-, 20- и 25-парных модульных соединителей как внутри помещений, так и на открытом воздухе. Основным рабочим элементом набора инструмента YAK-4 является гидравлический пресс.
   Набор инструмента YAK-4 может поставляться в двух вариантах - с одной или двумя сращивальными головками.
YAK-12
    В качестве дополнительного оборудования можно заказывать переходную матрицу YAK-4.12, позволяющую производить обжим 10 и 20-парных соединительных модулей.
   Набор инструмента обеспечивает возможность надежного, экономического монтажа кабеля связи емкостью более 200 пар и сокращает трудозатраты на монтаж.
