Столбики распределительные полиэтиленовые

      В современных условиях на территориях малоэтажной, коттеджной и сельской застройки при строительстве и реконструкции слаботочных инженерных сетей с применением стальных, алюминиевых, медных или оптических кабелей возникает необходимость установки придомовых распределительных устройств.
      Наиболее рациональным таким устройством, с технической, эксплуатационной и архитектурно-эстетической точки зрения, является распределительный столбик (именуемый также "распределительная колонка"). Столбики представляют собой самостоятельные законченные линейные сооружения, собранные на базе полиэтиленового столбика на бетонном фундаменте (серия SRP польского производства), эстетичного и удобного в монтаже и обслуживании, или на базе фиброжелезобетонного столбика с металлической коробкой-оголовником (серия УКМ украинского производства) повышенной вандалоустойчивости.
      В Украине первые распределительные колонки польской фирмы AGMAR-Telecom появились на телефонной сети ОАО "Укртелеком" в 2000-ом году. В настоящее время большее распространение получили усовершенствованные столбики типа SRP польской фирмы R&S (РиС). Они применяются в качестве распределительных и защитных устройств на сетях телефонизации, радиофикации, доступа к интернету, кабельного телевидения, охранно-пожарной сигнализации, охраны периметра и контроля доступа.
      Новая модель распределительного столбика SR100P-1440 имеет увеличенный размер рабочей камеры, позволяющей монтировать любое оборудование диаметром до 140 мм и высотой до 250 мм. Этот столбик, установленный в соответствии с техническими требованиями, возвышается над уровнем земли всего на 870 мм, внося минимальные изменения в архитектуру участка. В то же время, такие габариты являются оптимальными для доступа и обслуживания.
      Детально ознакомиться с конструкцией распределительных полиэтиленовых столбиков, модификациями и вариантами комплектации можно на выставочном стенде ООО "МДК", эксклюзивного дистрибьютора продукции торговой марки R&S в Украине, по адресу: Киев, ул. Красноармейская 126, офис 2. Многоканальный телефон: (044) 501-02-88.

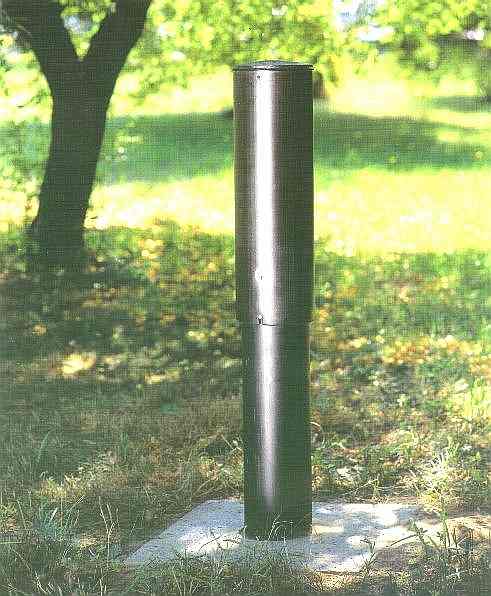

Столбики полиэтиленовые распределительные SR30P, SR50P и SR100P изготовлены из светостабилизированного негорючего полиэтилена высокой плотности (HDPE). Они выполнены в форме цилиндрической колонки, установленной в бетонный подстаканник. Столбик состоит из корпуса диаметром 140 мм и высотой 1100 мм, колпака диаметром 160 мм и высотой 440 (520) мм, а также бетонного подстаканника диаметром 320 мм. Корпус столбика оснащен опорой (консолью) для монтажа различного оборудования. В нижней части корпуса столбика установлен винт заземления, соединённый проводом с консолью. Конструкция подстаканника обеспечивает легкую и надежную установку столбика в грунте, а также предохраняет внутренность столбика от проникновения с грунта пыли и влаги. Ввод и вывод кабеля осуществляется через два гофроколена, приспособленные для соединения с трубами кабельной канализации диаметром 40 мм. Колпак столбика оснащается замком FAB 1730 или ABLOY 3273. В верхней части колпака имеются вентиляционные отверстия, обеспечивающие проветривание рабочей (монтажной) камеры. Все стальные части столбика имеют антикоррозийное покрытие (гальваническое оцинкование). Конструкция столбиков типа SRP позволяет устанавливать плинты с элементами защиты. Полиэтиленовые столбики укомплектованы пластиковыми стяжками для фиксации кабеля, а также винтами М4х16 для крепления оконечного оборудования.

Технические характеристики:
Материал:
корпус - негорючий светостабилизированный полиэтилен высокой плотности (HDPE);
монтажная консоль - стальная, гальванически оцинкованная.
Габариты:
диаметр столбика - 140 мм, колпака - 160 мм, фундамента - 320 мм;
высота столбика без фундамента - 1340/1340/1440 мм;
высота столбика над уровнем земли - 770/770/870 мм;
рекомендуемая глубина установки в грунте - 600 мм.
Механическая мощность:
вертикальная нагрузка на колпак - 8500 Н/м²;
горизонтальная нагрузка - 1200 Н.
Диапазон рабочих температур и солнечной радиации:
температура - от -33ºC до +40ºC;
относительная влажность воздуха - от 10% до 85%;
влияние солнечных лучей (ультрафиолетовая радиация) - 20 часов при t=+40ºC.

Возможна комплектация столбиков 8-парными плинтами (соединительными модулями). В таком случае ёмкость столбиков пропорционально снизится.

Сертификат соответствия УкрСЕПРО №UA 1.090.14539-07

Дополнительная информация - в PDF-файле (235 KБ). Инструкция по эксплуатации - в PDF-файле (419 KБ).

№	Обозначение	Цена с НДС, грн.
п/п	(наименование)	розница	мелкоопт.	опт.	дилер
1	SR30P-1140/900	1197.90	1138.02	1078.14	1018.20
2	SR30P-1340/1100	1248.66	1186.20	1123.80	1061.34
3	SR50P-1140/900	1244.04	1181.82	1119.66	1057.44
4	SR50P-1340/1100	1294.80	1230.06	1165.32	1100.58
5	SR100P-1300/900	1290.24	1225.74	1161.24	1096.68
6	SR100P-1440/1100	1341.00	1273.98	1206.90	1139.88
7	SR100P (fi200) с подстаканником	1627.20	1545.84	1464.48	1383.12
8	SR100P (fi200) с фундаментом	1807.20	1716.84	1626.48	1536.12

плинт \ столбик	SliC (3M), QDF (Tyco)	SID-C (3M), C5C (Tyco)	VCS (R&M)
SR30P	30	70	100
SR50P	60	80	200
SR100P	110	140	250

плинт \ столбик	LSA-PLUS Dropwire (KRONE), H3P-2x10-Б (ДПХПЗ)	LSA-PLUS с клеммами (KRONE), H3P-2x10-А (ДПХПЗ)	SliC (3M), LSA-PLUS (KRONE), YAK-21 (Kunt), VS Standart (R&M), QDF (Yyco), Н3Р-2х10 (ДПХПЗ)	VS Compact (R&M), VP-10 (AGMAR)	SID-C (3M), YAK-41 (Kunt), C5C (Tyco)
SR30P	10	20	30	50	70
SR50P	20	30	60	70	80
SR100P	60	50	110	120	140
