Продукция фирмы
Kunt ELEKTRONIK SAN. Ve TIC. A.S.

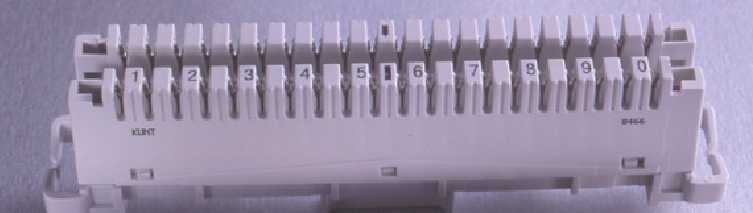

Размыкаемые (неразмыкаемые) плинты серии YAK-21 (YAK-20)

   Размыкаемый плинт YAK-21 обеспечивает быстрое и высококачественное присоединение соединительных проводов и кабелей ко всем точкам телекоммуникационной системы без необходимости снятия изоляции, пайки и винтового подключения.


   Размыкаемый плинт YAK-21 оснащен нормальнозамкнутыми врезными контактами. В качестве аксессуаров с плинтами поставляются магазины (кассеты) защиты по напряжению, тестовые шнуры и комплекты размыкаемых вилок для разрыва цепи без физического отсоединения приводов.
   Размыкаемый плинт YAK-21 может быть использован для любого типа кабельного соединения в телефонных и компьютерных сетях:
- в распределительных коробках для внутренней проводки;
- в распределительных коробках для внешних установок;
- в модульных настенных распределительных каркасах;
- в соединительных шкафах; на кроссовом оборудовании АТС.

Конструкция контакта
Контакт YAK-20
    Основными функциональными элементами плинтов YAK-21/YAK-20 являются U-образные контакты, состоящие из контактных гребенок с пружинящими контактными ламелями, установленными под углом 45º к осям проводов. Путем нажатия на провод с помощью монтажного инструмента (YAK-22) изоляция прорезается и проводник попадает между пружинящими контактными ламелями. Фиксирующие ребра в корпусе плинта плотно обхватывают провод с обеих сторон в месте контакта с тем, чтобы соединение не могло быть ослаблено при механическом воздействии. При производстве контактов для плинтов Kunt сначала осуществляется штамповка (высечка) самих контактов, а затем - гальваническое посеребрение, тогда как другие фирмы-производители сначала покрывают серебром металлическую ленту, а затем из этой ленты штампуют контакты. Диапазон диаметров подключаемых медных жил - 0,4...0,8 мм.

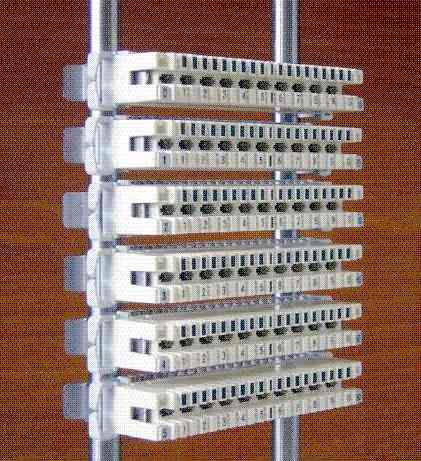

YAK-21P
Варианты маркировки

Фирмой Kunt производятся следующие разновидности плинтов серии YAK-21/YAK-20:

YAK-21 - размыкаемый 10-парный плинт (1...0) для установки на LSA-Plus-совместимый монтажный хомут(раму);
YAK-21RU - то же, но с маркировкой пар от 0 до 9;
YAK-21Р - размыкаемый 10-парный плинт (1...0) для установки на LSA-Profil-совместимый каркас (штанги);
YAK-21Р-RU - то же, но с маркировкой от 0 до 9;

YAK-20 - неразмыкаемый 10-парный плинт (1...0) для установки на LSA-Plus-совместимый монтажный хомут (раму);
YAK-20-RU - то же, но с маркировкой пар от 0 до 9;
YAK-20Р - неразмыкаемый 10-парный плинт (1...0) для установки на LSA-Profil-совместимый каркас (штанги);
YAK-20Р-RU - то же, но с маркировкой от 0 до 9.


YAK-24/10-3
YAK-23/1-2 PB 2х2

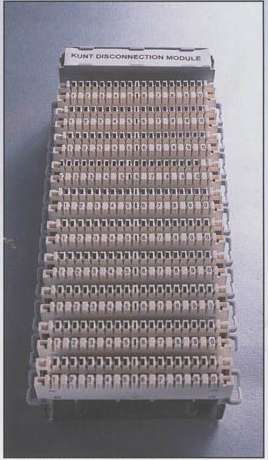

100-парный бокс
