РАСПРЕДЕЛИТЕЛЬНЫЕ ШКАФЫ
стандарта 19"
модельный ряд HD Premium

Монтажные шкафы серии HD Premium (HDP) являются универсальными распределительными шкафами, предназначенными для монтажа в них 19/21-дюймового электротехнического, электронного, телекоммуникационного оборудования, серверов, распределительных кроссов и т.п. Преимуществом этих шкафов есть их практичность и универсальность. Шкафы типа HDP могут быть сконфигурированы по требованию Заказчика под решение любых задач. Для этого имеется широкий ассортимент как самих элементов шкафов, так и дополнительных аксессуаров к ним. Конструкция шкафов типа HDP рассчитана на размещение в них оборудования общим весом до 750кг (Heavy Duty)

Пример стандартной комплектации:

Каркас
Разборной стальной
1 шт.
Вариант двери
Застекленная/Стальная
1 шт.
Задняя стенка
Стальная съемная на винтах
1 шт.
Боковые стенки
Стальные на задвижках
2 шт.
Основание
Регулируемые ножки
4 шт.
Крышка
Плоская крыша с заглушками (пластинами) для кабельных вводов и 4-х вентиляторов
1 шт.
Монтажные профили (рэки):
Установлены со стороны фасада
2 шт.
Монтажный набор
Гайки, винты, шайбы (по 10 шт.)
1 комплект

^Примечание:комплект заземления заказывается отдельно.

№

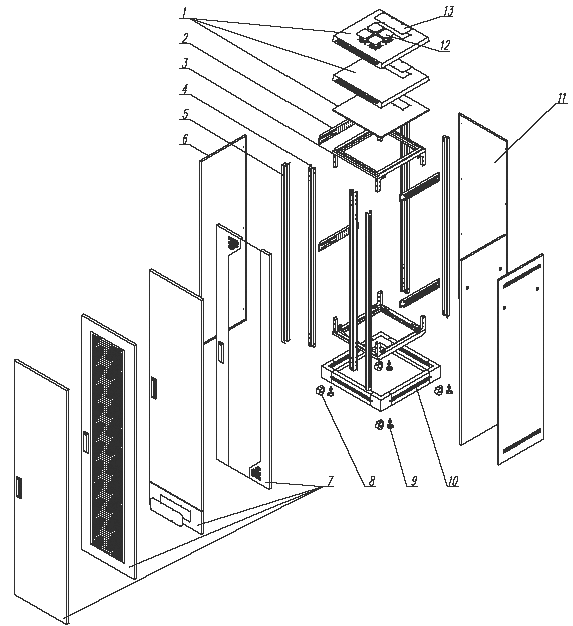

Описание
Количество
1
Крыша
1
2
Поперечный монтажный профиль
4
3
Каркас - горизонтальная конструкция
2
4
Каркас вертикальная конструкция
4
5
Монтажный профиль
2
6
Боковые стенки
2
7
Дверь
1
8
Ролики
4
9
Регулируемые ножки
4
10
Цоколь
1
11
Задняя стенка/дверь
1
12
Заглушка для вентилятра
4
13
Заглушка для кабельного ввода
1

















Общие характеристики шкафов:

  • 8 типоразмеров по высоте (45U, 42U, 32U, 40U, 38U, 30U, 28U, 24U)
  • 2 типоразмера по глубине (800 мм и 600 мм)
  • 2 типоразмера по ширине (800 мм и 600 мм)
  • регулируемое по глубине положение 19" профилей
  • поставка в собранном виде или в плоской упаковке
  • переставляемые (правые/левые) стальные, стеклянные или перфорированные двери
  • удобное добавление или замена аксессуаров
  • полезная нагрузка - до 750 кг
  • быстрая установка и удобный доступ к внутреннему объему шкафа.

    Техническая информация:

    Конструкция
    Сварной или разборной каркас
    Материал
    Сталь
    Краска
    Порошковая
    Цвет на заказ
    RAL 7024 (Графит серый), RAL 7035 (светло-серый)
    Стекло
    Каленое, толщина 4мм
    Замок
    Трёхточечный

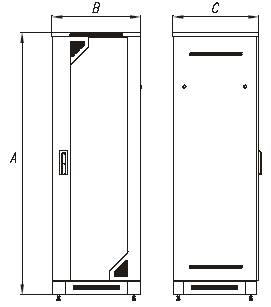

    Таблица вариантов исполнения шкафов:

    Ширина
    Глубина
    Код
    800 мм
    800 мм
    04
    13
    22
    31
    40
    49
    58
    67
    800 мм
    600 мм
    05
    14
    23
    32
    41
    50
    59
    68
    600 мм
    800 мм
    07
    16
    25
    34
    43
    52
    61
    70
    600 мм
    600 мм
    08
    17
    26
    35
    44
    53
    62
    71
    Высота [U=44,45мм]
    45U
    42U
    40U
    38U
    36U
    32U
    28U
    24U

    ^Примечание: Возможно изготовление шкафов по указанным Заказчиком размерам.

    Пожалуйста выберите код исполнения (например 17) и составьте маркировку шкафа необходимой вам конфигурации.

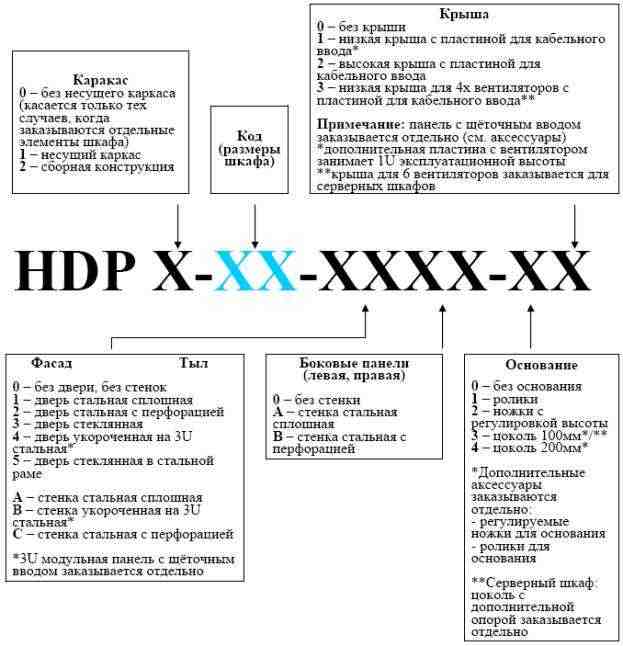

    Схема конфигураций шкафов серии НDP:

    Пример конфигурации:

    HDP-1-17-3AAA-23 - Шкаф шириной 600мм, глубиной 600мм и высотой 42U. Передняя дверь - стеклянная, задняя стенка - стальная сплошная, боковые стенки - стальные сплошные. Основание с регулируемыми ножками. Крыша низкая с заглушками для кабельных вводов и 4-х вентиляторов.






    РАСПРЕДЕЛИТЕЛЬНЫЕ ШКАФЫ
    стандарта 19"
    модельный ряд LD Standard

    Монтажные шкафы серии LD Standart (LDS) состоят из минимального набора компонентов, обеспечивающих безопасную работу установленого в них 19/21-дюймового электротехнического, электронного, телекомуникационного оборудования, серверов, распределительных кроссов и т. п. Преимуществом этих шкафов есть их универсальность и низкая стоимость. По желанию Заказчика шкафы типа LDS могут быть сконфигурированы под решение стандартных задач. Для этого имеется достаточный ассортимент как самих элементов шкафов, так и дополнительных аксессуаров для них.      Конструкция шкафов типа (LDS) рассчитана на размещение в них оборудования общим весом до 400кг (Light Duty).




    Общие характеристики шкафов:

  • 5 типоразмеров по высоте (45U, 42U, 36U, 28U, 24U)
  • 2 типоразмера по глубине (600 мм и 800 мм)
  • 2 типоразмера по ширине (600 мм и 800 мм)
  • регулируемое по глубине положение 19" профилей
  • легкосъемные боковые и задняя стенки
  • удобное добавление или замена аксессуаров
  • полезная нагрузка - до 400 кг
  • двери открываются на 180º
  • поставляются в собранном виде и готовы к эксплуатации
  • переставляемые (правые/левые) стальные или стеклянные двери
  • универсальная конструкция крыши - возможность установить до 4-х вентилятров

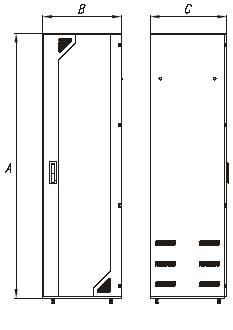

    Таблица вариантов исполнения шкафов:
    Ширина
    Глубина
    Код
    800 мм
    800 мм
    04
    13
    40
    58
    67
    800 мм
    600 мм
    05
    14
    41
    59
    68
    600 мм
    800 мм
    07
    16
    43
    61
    70
    600 мм
    600 мм
    08
    17
    44
    62
    71
    Высота [U=44,45мм]
    45U
    42U
    36U
    28U
    24U
    Техническая информация:
    Конструкция
    Сварной каркас
    Материал
    Сталь
    Краска
    Порошковая
    Цвет на заказ
    RAL 7024 (Графит серый), RAL 7035 (светло-серый)
    Стекло
    Калёное, толщина 4мм
    Замок
    Трёхточечный















    Пример стандартной комплектации:

    Каркас
    Сварной стальной
    1 шт.
    Вариант двери
    Застекленная/Стальная
    1 шт.
    Задняя стенка
    Стальная съемная на винтах (замках)
    1 шт.
    Боковые стенки
    Стальные на замках
    2 шт.
    Основание
    Регулируемые ножки
    4 шт.
    Крышка
    Плоская крыша с заглушками (пластинами) для кабельных вводов и 4-х вентиляторов
    1 шт.
    Монтажные профили (рэки):
    Установлены со стороны фасада
    2 шт.
    Монтажный набор
    Гайки, винты, шайбы (по 10 шт.)
    1 комплект

    ^Примечание:комплект заземления заказывается отдельно.

    №

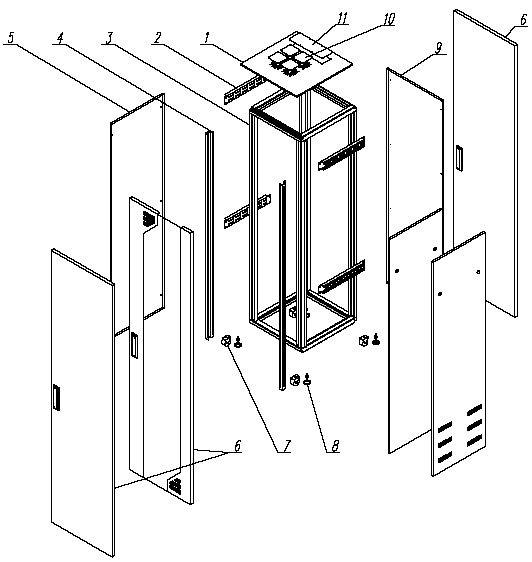

    Описание
    Количество
    1
    Крыша
    1
    2
    Поперечный монтажный профиль
    4
    3
    Каркас
    1
    4
    Монтажный профиль
    2
    5
    Боковая стенка
    2
    6
    Дверь
    1
    7
    Ролики
    4
    8
    Регулируемые ножки
    4
    9
    Задняя стенка/дверь
    1
    10
    Заглушка для вентилятра
    4
    11
    Заглушка для кабельного ввода
    1

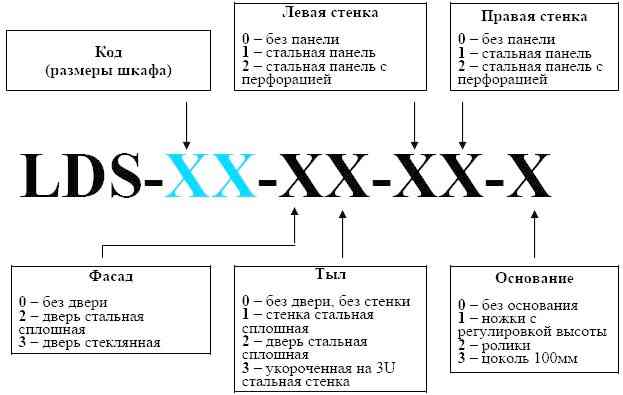

    Пожалуйста, выберите код исполнения (например 04) и составьте маркировку шкафа необходимой вам конфигурации.




    Схема конфигураций шкафов серии НDP:


    Пример конфигурации:

    LDS-04-31-11-1 - Шкаф шириной 800мм, глубиной 800мм и высотой 45U. Передняя дверь - стеклянная, задняя стенка - стальная сплошная, боковые стенки - стальные сплошные. Основание с регулируемыми ножками. Крыша низкая с заглушками для кабельных вводов и 4-х вентиляторов.


    Более подробную информацию о 19" шкафах вы можете найти на сайте компании ЗАО "Лайт Коммуникейшн" (Лайтком)
